egger Register verbinden, kürzen & stopfen
Um egger Register zu verbinden, haben Sie für die Kunststoffschweißung am Sammler je einen Nippel und eine Muffe. Felder lassen sich kürzen und mit Stopfen in Abschnitte unterteilen.
Verbinden
egger Register zu Feldern verbinden
Um egger Register zu verbinden, haben Sie für die Kunststoffschweißung am Sammler je einen Nippel und eine Muffe.
Nippel an Muffe

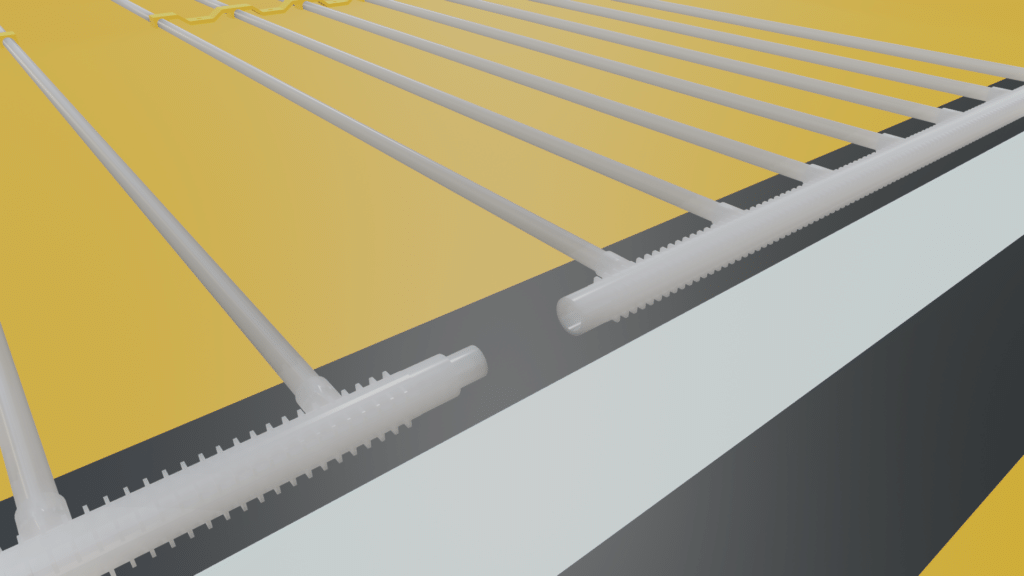

Um aus den Registern ein Feld herzustellen, werden diese immer mit Nippel an Muffe angeordnet.
Kunststoffschweißung
Die Register werden miteinander verschweißt, um ein stabiles Feld zu formen.
Kürzen
Register an Feldmaße anpassen
Je nach Breite eines Feldes besteht es nicht immer aus ganzen Registern. Zur Anpassung der Breite kann ein Register auch gekürzt werden. Um es an die Feldmaße anzupassen, wird es an die Restfläche angehalten, um zu sehen, wie viele der 10er Leitungen noch benötigt werden.
Schnitt mit Rohrschere

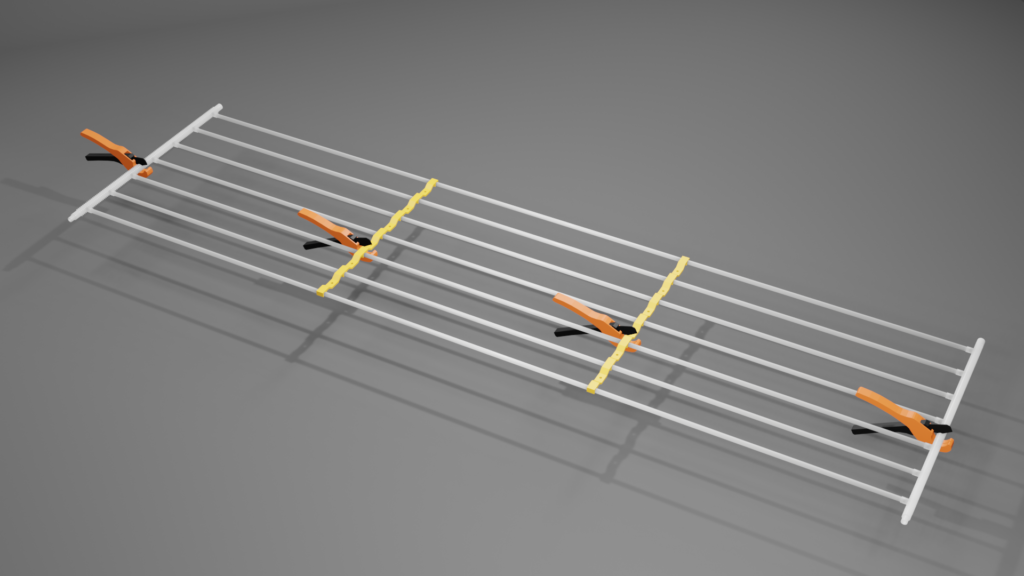

Der Registersammler wird mittig zwischen den 10er Leitungen, an den Halteschienen und wieder mittig am 2. Sammler geschnitten.
Verschnitt wiederverwenden
Den Verschnitt zurückbehalten – dieser könnte in einem nächsten Feld wiederverwendet werden. Das gekürzte Register wird anschließend mit dem Feld verbunden.
Feldabschnitte
Parallelen Durchfluss herstellen
Um im egger System den parallelen Durchfluss herzustellen, wird der Sammler im Feld an vordefinierten Stellen mit dem Stopfen verschlossen. Dadurch wird das Wasser in gewünschter Richtung durch das Feld geleitet.
Um die Positionen zu ermitteln, an welchen Stelle gestopft wird, hängt von drei Attributen des Feldes ab:
- Position des Feldes: Boden, Wand oder Decke
- An welcher Position sich der Vorlauf und der Rücklauf befindet. Sind diese auf gleicher Seite oder diagonal. Bzw. bei der Wand oben oder unten.
- Tatsächliche Breite des Feldes. Jedes 10er Rohr benötigt 8 cm Breite, aus dem verfügbaren Platz ergibt sich die Rohranzahl.
Beispiel
Feld B5.F1 in der Praxis

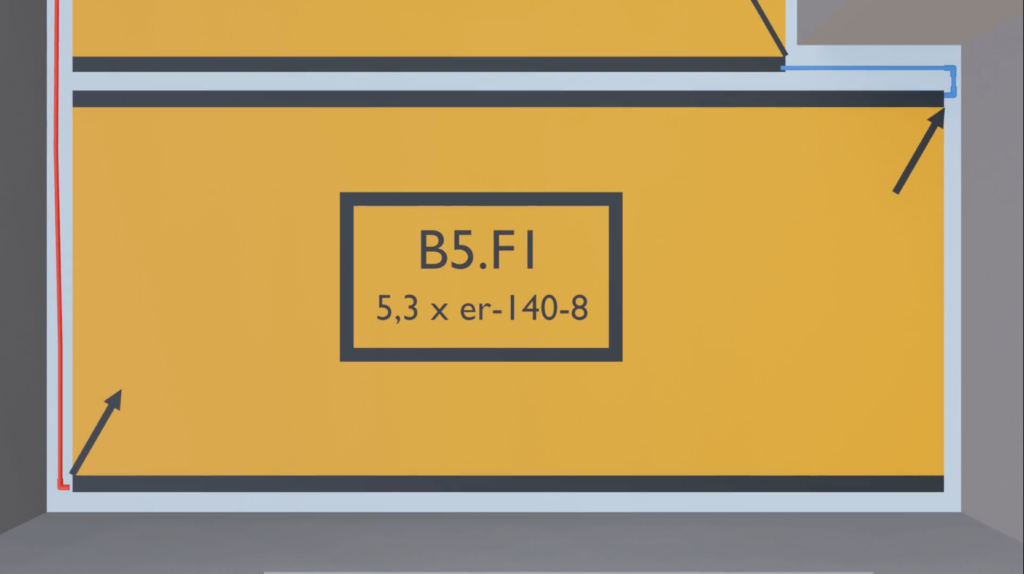

Zur Veranschaulichung sehen wir in unserer Beispielplanung das Feld B5.F1 an. Folgende Eigenschaften treffen auf das Feld zu:
- Boden (B5.F1)
- Vorlauf unten links und diagonal der Rücklauf oben rechts
- Die Feldbreite ist in der Planung initial mit 5,3 Stück 140-8er Registern geschätzt. Bei der Montage wird sich am IST-Maß orientiert. In unserem Beispiel nehmen wir an, dass 39 Stück 10er Rohre (39 × 8 cm) im Feld Platz haben.
Diese Attribute sind in der Feld Konfiguration zu verwenden, oder es wird die entsprechende Feldtabelle gewählt. Anhand der Feld Konfiguration bzw. Feldtabelle wird im Beispiel das Feld in 3 Abschnitte unterteilt. Diese bestehen aus drei Abschnitten mit 13 Stück 10er Rohren. Die senkrechten Striche zeigen auf, wo der Sammler mit einem Stopfen verschlossen wird.
Stopfen
Den Sammler korrekt verschließen

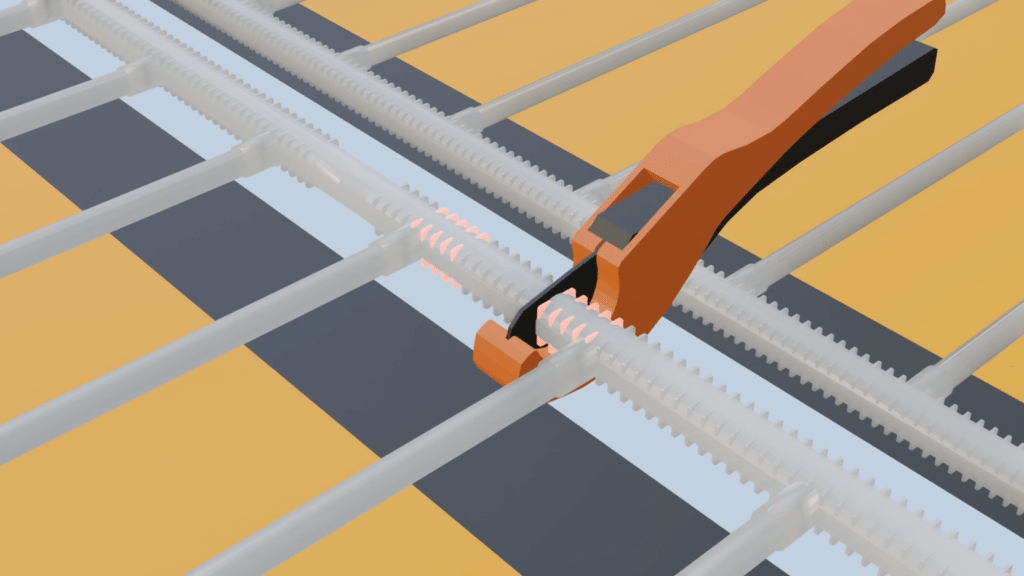

Beim Stopfen ist darauf zu achten, dass die angrenzenden 10er Leitungen nicht mit verschlossen werden. Anschließend wird der Sammler durch eine Kunststoffschweißung mit einem bzw. zwei Stopfen verschlossen.
Abstand von 2 cm einhalten

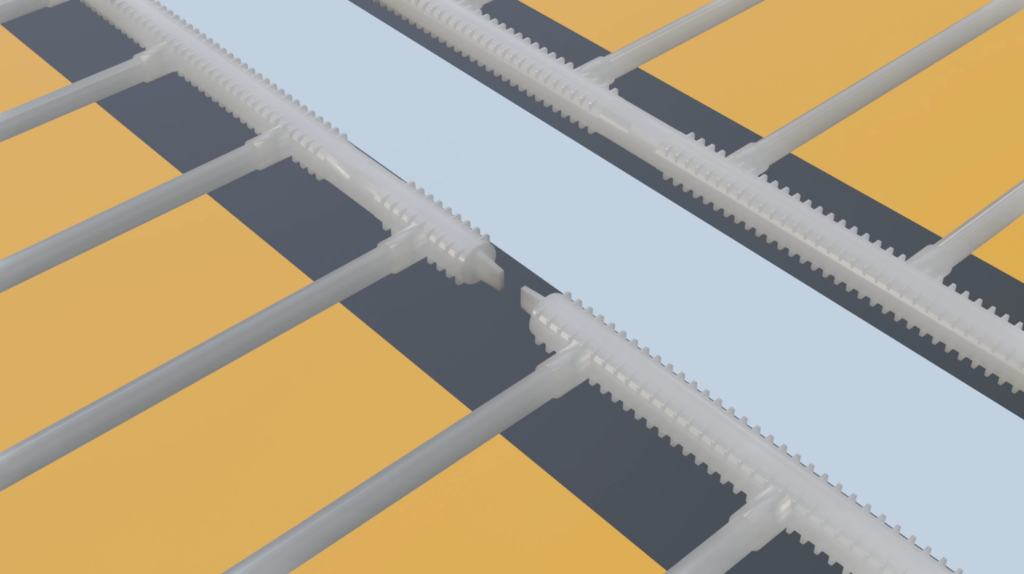

Von der Achse der angrenzenden 10er Leitung wird ein Abstand von 2 cm eingehalten.
Schnitt nach der 5. Rille
Die Rillen am Sammler haben einen 5 mm Abstand. Daher wird der Sammler direkt nach der 5. Rille durchtrennt.
