Selbsteinbau egger Fußbodenheizung Trockenbau

Werkzeug

• Muffenschweißgerät
• Schweißaufsätze
• Rohrschere

Unterlagen

• Montageplan (wird mit egger Wohlfühl-Klima erstellt)
• Anleitung Druckversion (PDF)
• Feldkonfigurator
• Feldaufteilungstabellen Boden (PDF)

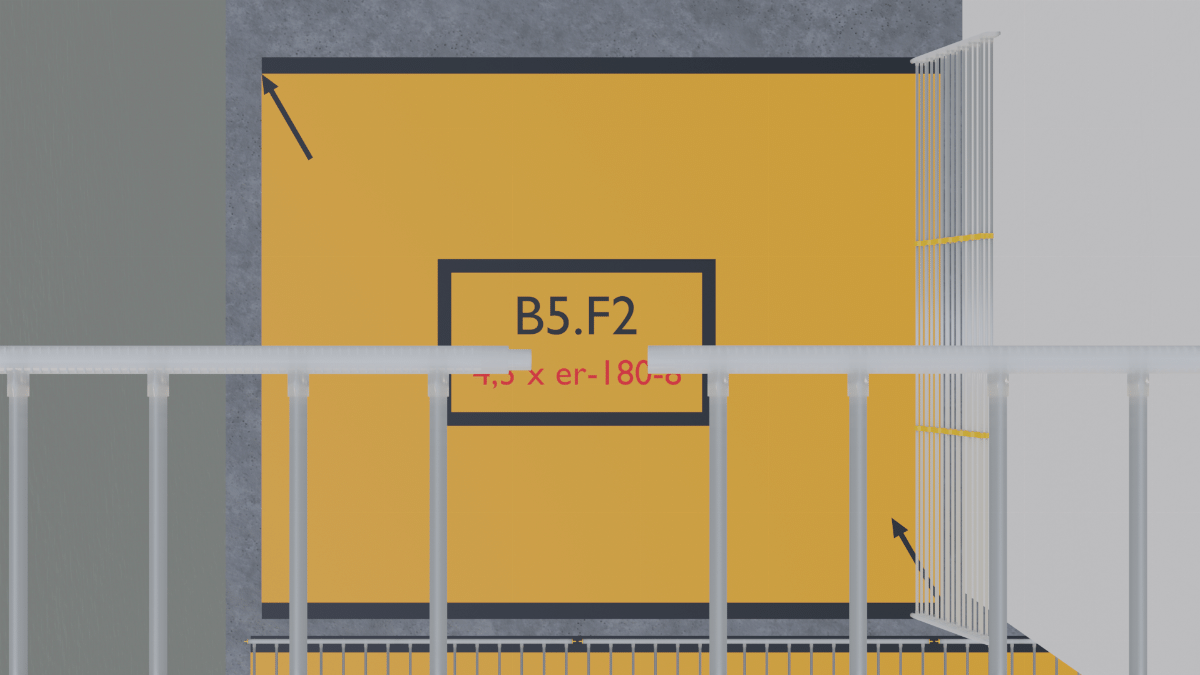

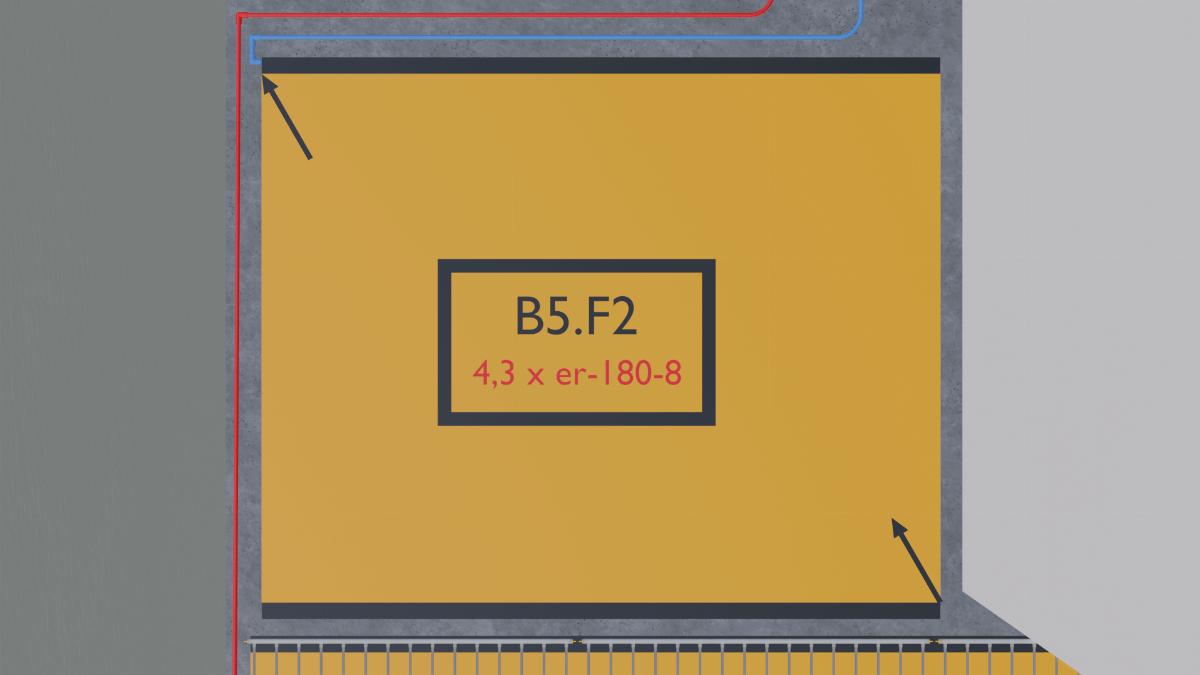

In der Feldbeschreibung wird angegeben, wie viele Register und welche Registergröße zu verwenden ist. In unserem Beispiel handelt es sich um ca. 4,3 Stück Register mit einer Länge von 200 cm.

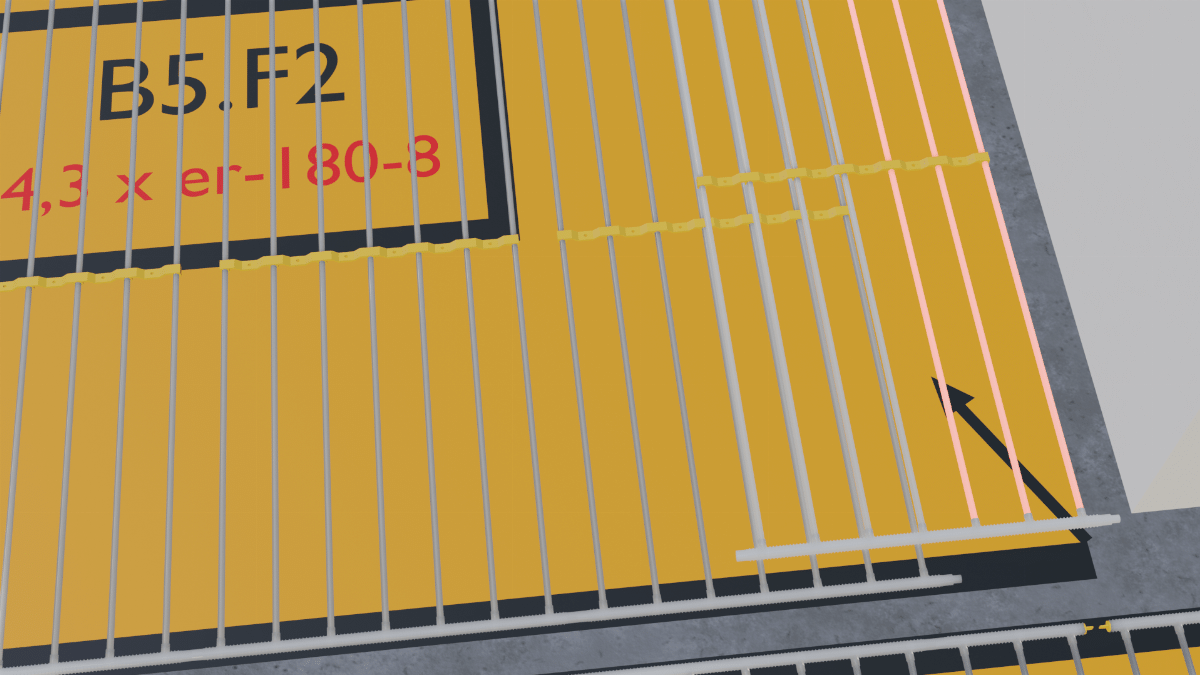

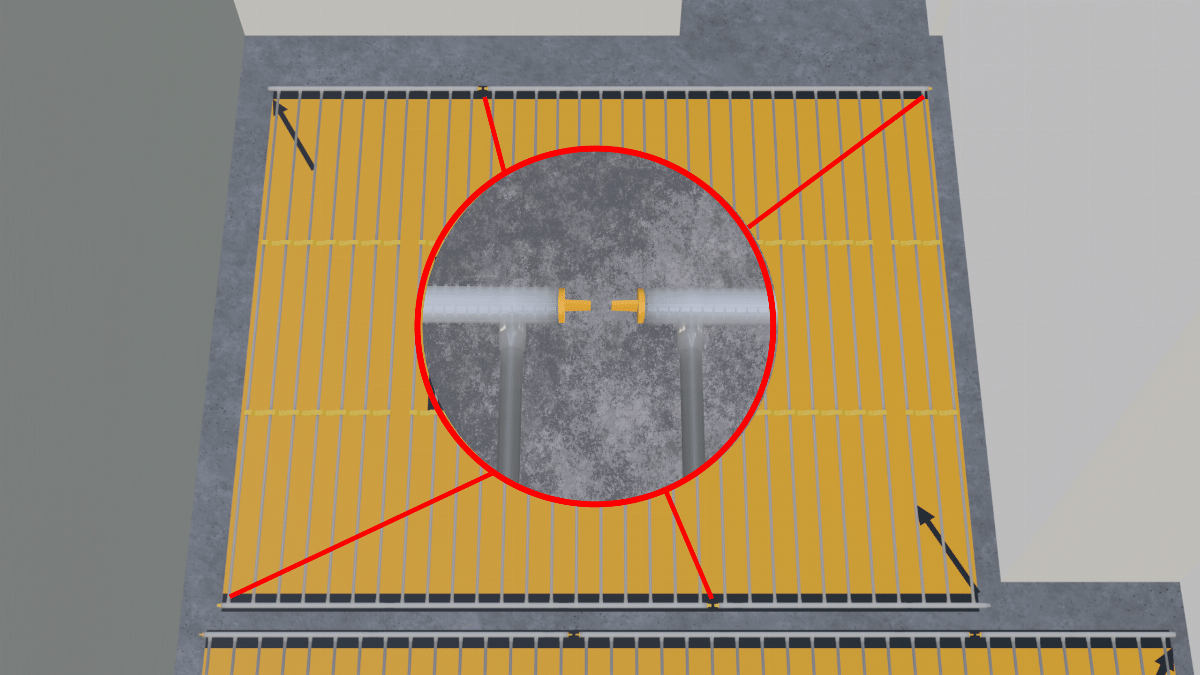

Um die exakte Anzahl bestimmen zu können, werden die Register laut Plan am Boden aufgelegt. Dabei werden sie so aneinandergereiht, dass immer Sammler Nippel und Sammler Muffe aneinander liegen.

Jetzt wird ersichtlich, ob und wie viel beim abschließenden Register noch verwendet wird (rot markiert).

Mit der jetzt ersichtlichen Feldbreite wird das abschließende Register am Sammler und den Halteschienen mit der Rohrschere gekürzt.

Um den Wasserkreislauf herzustellen, werden alle im Heizkreis befindlichen Felder mit dem Heizkreisverteiler verbunden. Der Vorlauf wird vom Heizkreisverteiler ins erste Feld geführt, der Rücklauf vom letzten Feld zurück zum Heizkreisverteiler. Das verwendete 16er Rohr und die Fittings werden, wie im Kapitel Anschluss an den Heizkreisverteiler erklärt, geführt und angeschlossen.

Das 16er Rohr wird ca. alle 50 cm befestigt – wir empfehlen herkömmliche Rohrschellen. Je nach Anforderung kann dieser Abstand reduziert oder erhöht werden.

Besteht der Heizkreis aus mehreren Feldern, gibt es zwei Möglichkeiten:

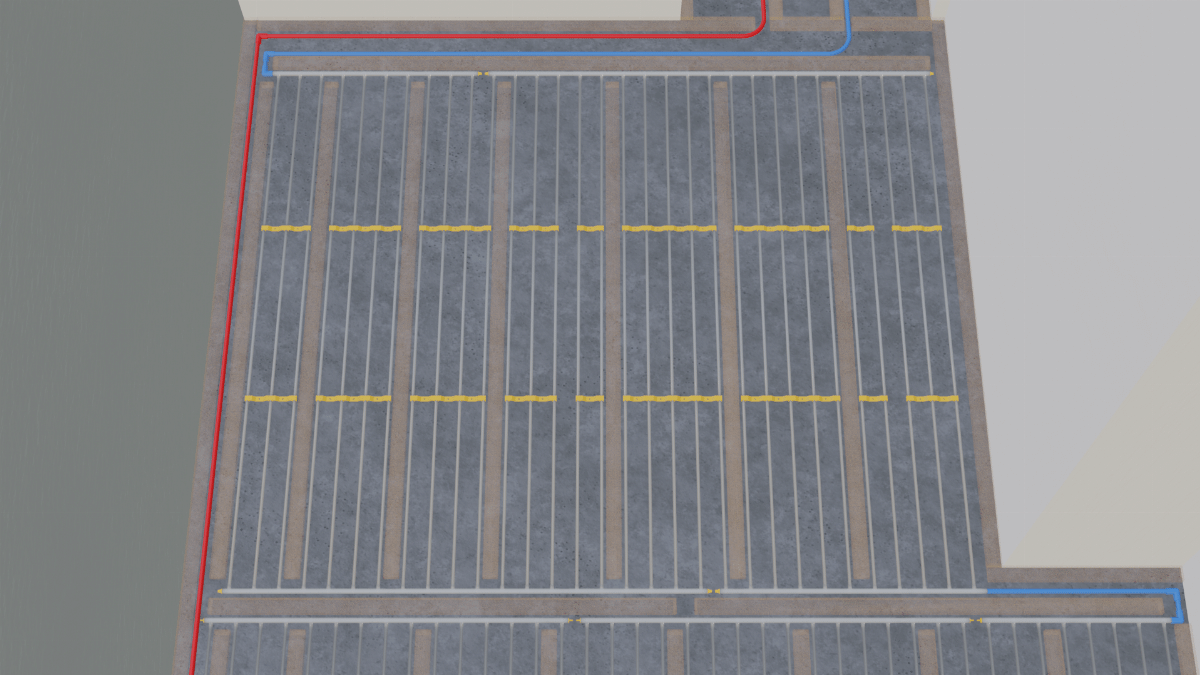

1. Liegen die Registersammler in gleicher Flucht, werden sie direkt mit Nippel und Muffe der Register verbunden.
2. Liegen die Sammler nicht auf gleicher Linie oder verlaufen über ein Eck, werden sie mit 16er Rohr und Fittings miteinander verbunden.

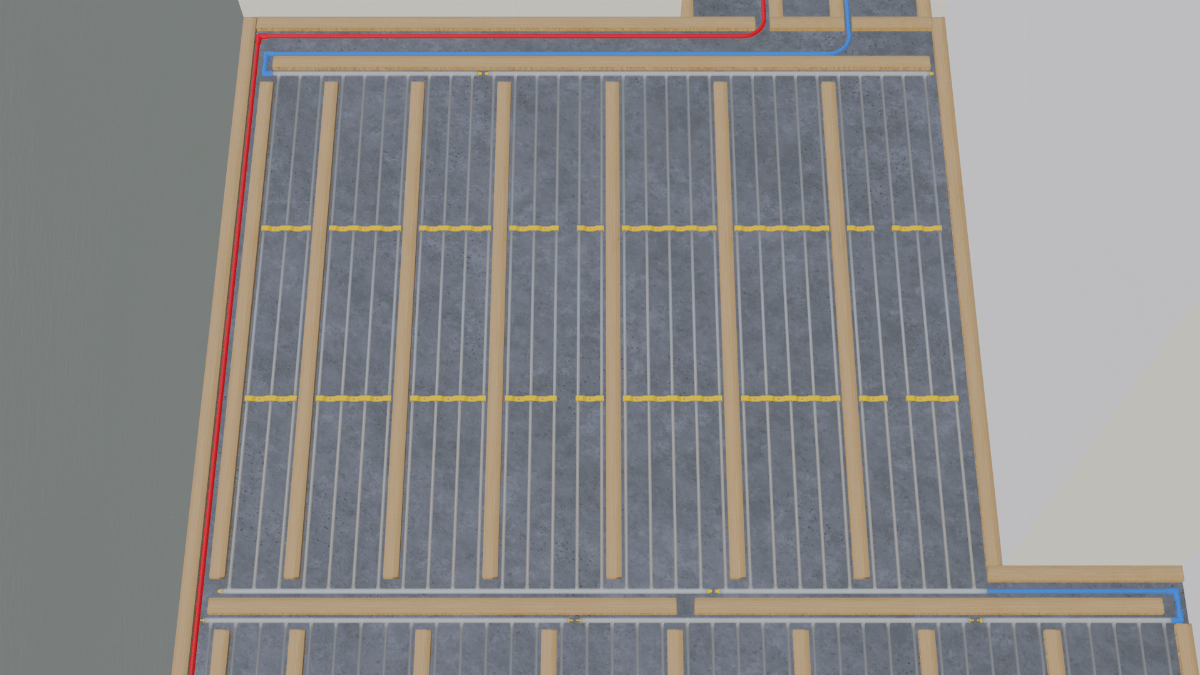

Für den Trockenaufbau werden Holzlatten ca. alle 40 cm zwischen die egger Register und 16er Leitungen am Boden befestigt. Sollten die gelben Halteschienen mit den Holzlatten kreuzen, werden diese örtlich mit der Rohrschere ausgeschnitten.

Nach Bedarf kann jetzt noch die optionale nicht isolierende Trockenschüttung eingebracht und abgezogen werden.

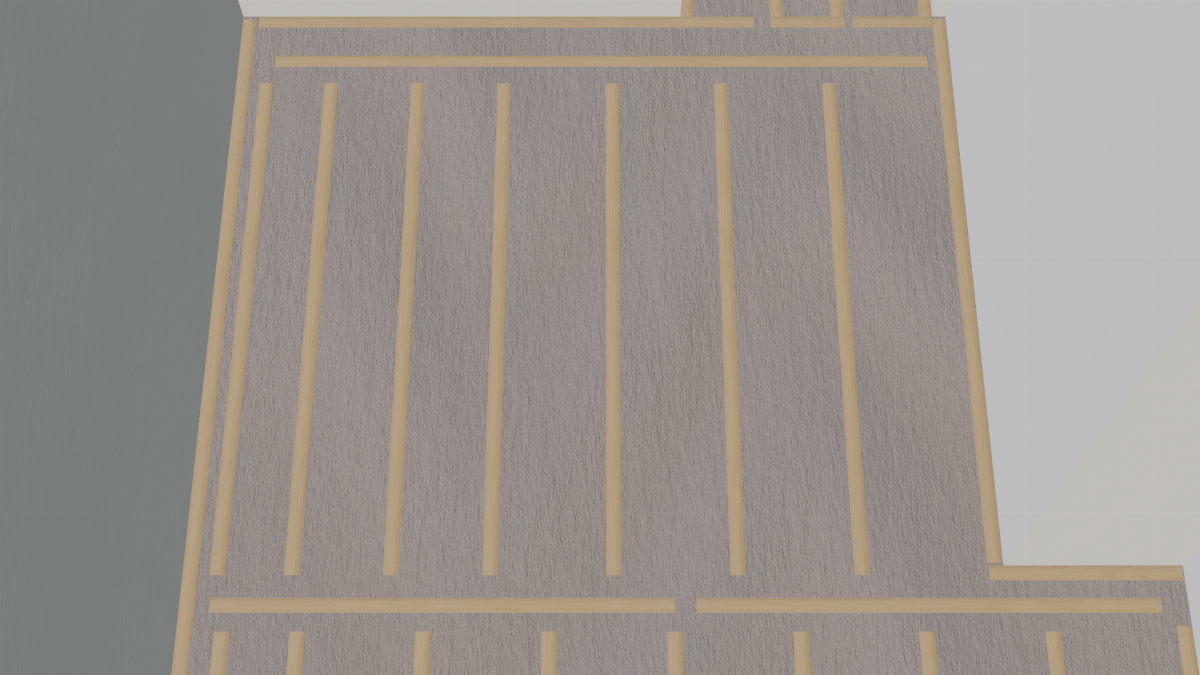

Die Trockenbauplatten werden jetzt an den Holzlatten montiert und können anschließend mit einem Bodenbelag versehen werden.

Solltest du z.B. einen schwimmenden Dielenboden direkt auf die Holzlatten montieren wollen, empfehlen wir den Abstand der Holzlatten zu verringern. Informiere dich für genaue Anforderungen am besten bei deinem Bodenbelagshändler. Du hast noch Fragen zur Montage? Melde dich, wir beraten dich gerne zu deinem Fußbodenaufbau! Kontakt aufnehmen.
