Jetzt Kontakt aufnehmenMONTAGE WANDHEIZUNG
Selbsteinbau egger Wandheizung im Trockenbau
Vollständigkeit prüfen & Werkzeug bereitstellen
1. Vorbereitung
Werkzeug
Unterlagen
- Montageplan (wird mit egger Wohlfühl-Klima erstellt)
- Anleitung Druckversion (PDF)
- Feldkonfigurator
- Feldaufteilungstabellen Wand (PDF)
Registergröße & Anzahl festlegen
3. Register bestimmen
In der Feldbeschreibung wird angegeben, wie viele Register und welche Registergröße zu verwenden sind. In unserem Beispiel handelt es sich um mehrere Felder mit Registerlängen von 200 cm und unter dem Fenster mit einer Registerlänge von 80 cm.
In den Feldbeschreibungen ist die geplante Anzahl der zu verwendenden egger Register angegeben. Um die exakte Anzahl bestimmen zu können, werden die Register laut Plan an die Wand gelehnt. So wird ersichtlich, ob und wie viel beim abschließenden Register gekürzt werden muss. Mit der jetzt ersichtlichen Feldbreite wird der Sammler und die Halteschienen mit der Rohrschere durchtrennt.
Teilfelder Schritt für Schritt montieren
5. Feld fixieren
Jetzt werden die vorbereiteten Teilfelder an den oberen Halteklammern an die Wand fixiert. Das erste Teilfeld dient dabei als Fixpunkt und sollte daher möglichst gerade befestigt werden.
Im Anschluss wird das nächste Teilfeld mit einer Kunststoffschweißung am Sammler verbunden und ebenfalls an den oberen Halteklammern an die Wand angebracht.
Dies wird wiederholt, bis das komplette Feld an der Wand hängt. Jetzt können auch die unteren Sammler an Muffe und Nippel zusammengeschweißt werden.
Halteschienen & senkrechte Leitungsführung
6. Feld befestigen
Beim Befestigen des Feldes ist darauf zu achten, dass die 10er Leitungen senkrecht verlaufen, erst dann werden die gelben Halteschienen und Klammern befestigt.
Wir empfehlen jede Halteschiene an dem ersten, letzten und eines der mittleren Löcher an der Wand zu befestigen. Je nach gewünschten Anliegen an die Wand, kann dies reduziert oder erhöht werden.
Felder mit dem HKV verbinden
7. Heizkreis herstellen
Um den Wasserkreislauf herzustellen, werden alle im Heizkreis befindlichen Felder mit dem Heizkreisverteiler verbunden. Wobei vom Heizkreisverteiler der Vorlauf in das erste Feld geführt wird und der Rücklauf vom letzten Feld des Heizkreises zum Heizkreisverteiler zurück.
Die Vor- und Rücklaufleitungen, können dabei in jeder Ebene geführt werden, es ist möglich sie am Boden, an der Wand oder an der Decke zu führen.
Die Handhabung des verwendeten 16er Rohr und Fittings ist im Kapitel:
1. Vor- und Rücklauf in der Fußbodenebene
2. Vor- und Rücklauf in der Wandebene
3. Vor- und Rücklauf in der Deckenebene
Wie beim Befestigen der Register, wird das 16er Rohr ca. alle 50 cm befestigt, wir empfehlen dir dazu herkömmliche Rohrschellen zu verwenden. Je nach gewünschten Anliegen an die Wand, kann dies reduziert oder erhöht werden.
Besteht nun der Heizkreis aus mehreren Feldern, gibt es zwei Möglichkeiten, diese miteinander zu verbinden:
1. Möglichkeit: Liegen die Registersammler (im Plan als schwarzer Balken des Feldes dargestellt) der Felder direkt aneinander und in gleicher Flucht, werden sie direkt mit Nippel und Muffe der Register verbunden.
2. Möglichkeit: Sind die Sammler der Felder nicht direkt aneinandergereiht oder verlaufen über ein Eck, werden sie mit 16er Rohr und Fittings miteinander verbunden.
Fertigstellung
8. Wandaufbau

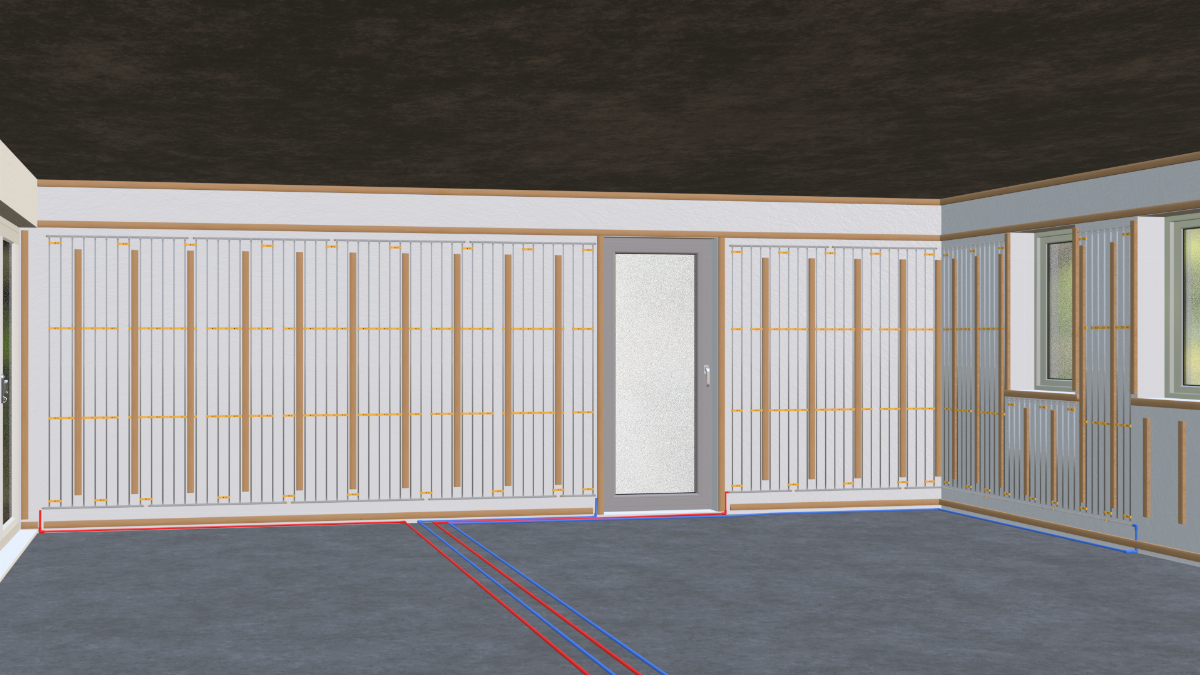

Beim Wandaufbau mit Trockenbauplatten werden Holzlatten zwischen die egger Register und 16er Leitungen an der Wand befestigt. Sollten die gelben Halteschienen mit den Holzlatten kreuzen, werden diese örtlich mit der Rohrschere ausgeschnitten. Die Breite der Holzlatten sollte ca. 5 cm betragen, um zwischen die 7cm lichte Weite der 10er Leitungen zu passen. Die Höhe der Holzlatten ist mit 24 mm oder größer auszuführen. Nach Absprache im Planungsgespräch ist dies auf 18 mm reduzierbar.
Die Trockenbauplatten werden jetzt an den Holzlatten montiert und verspachtelt.
