Selbsteinbau egger Fußbodenheizung Nass

In der Feldbeschreibung wird angegeben, wie viele egger Register und welche Registergröße zu verwenden sind. In unserem Beispiel handelt es sich um ca. 4,3 Stück Register mit einer Länge von 200 cm.

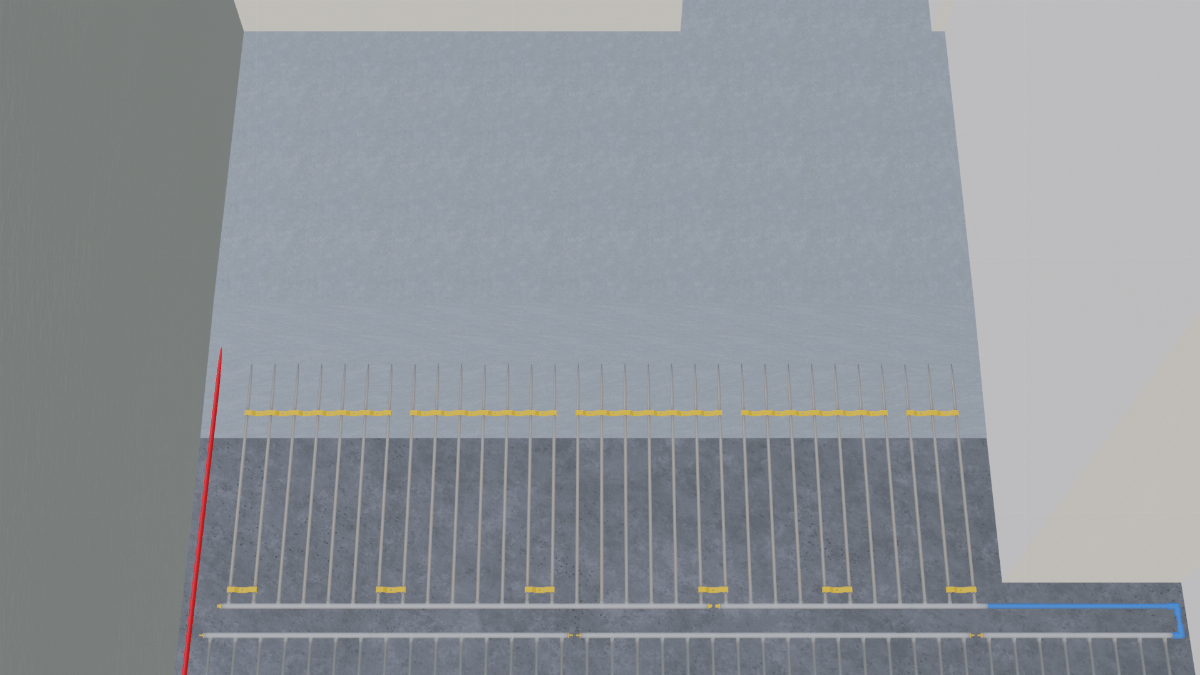

Um die exakte Anzahl bestimmen zu können, werden die Register laut Plan am Boden aufgelegt. Dabei werden sie so aneinandergereiht, dass immer Sammler Nippel und Sammler Muffe aneinander liegen. Jetzt wird ersichtlich, ob und wie viel beim abschließenden Register noch verwendet wird (rot markiert). Mit der jetzt ersichtlichen Feldbreite wird das abschließende Register am Sammler und den Halteschienen mit der Rohrschere gekürzt.

Um den Wasserkreislauf herzustellen, werden alle im Heizkreis befindlichen Felder mit dem Heizkreisverteiler verbunden. Der Vorlauf wird vom Heizkreisverteiler ins erste Feld geführt, der Rücklauf vom letzten Feld zurück zum Heizkreisverteiler. Das verwendete 16er Rohr und die Fittings werden, wie im Kapitel Anschluss an den Heizkreisverteiler erklärt, geführt und angeschlossen.

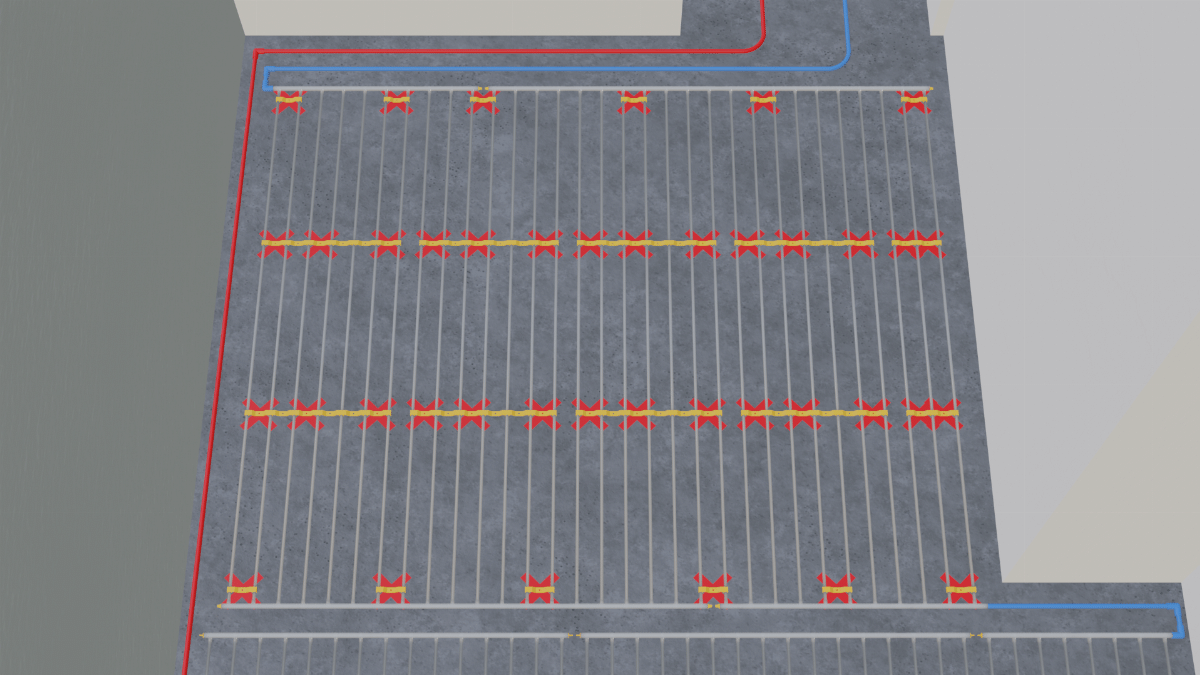

Wie beim Befestigen der Register, wird das 16er Rohr ca. alle 50 cm befestigt, wir empfehlen dir dazu herkömmliche Rohrschellen oder Tackernadeln zu verwenden. Je nach gewünschten Anliegen an den Boden, kann dies reduziert oder erhöht werden.

Besteht der Heizkreis aus mehreren Feldern, gibt es zwei Möglichkeiten:

1. Liegen die Registersammler (im Plan als schwarzer Balken des Feldes dargestellt) der Felder in gleicher Flucht, werden sie direkt mit Nippel und Muffe der Register verbunden.
2. Liegen die Sammler der Felder nicht auf gleicher Linie, werden sie mit 16er Rohr und Fittings miteinander verbunden.
