MONTAGE GRUNDLAGEN

Das egger System im Überblick

Um das egger System in seiner Funktionsweise zu verstehen, werden die einzelnen Komponenten erklärt, um einen Überblick zu verschaffen und den Selbsteinbau zu erleichtern.

Die Energiequelle

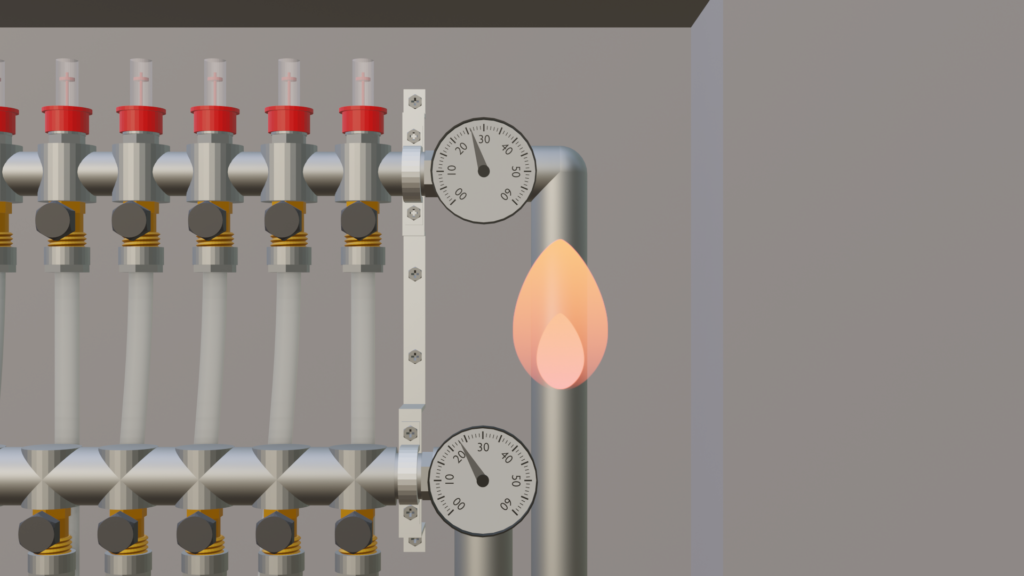

Am Beginn des Heiz- oder Kühlsystems steht die Energiequelle, die das durch die egger Register fließende Wasser auf die gewünschte Vorlauftemperatur bringt.

Mögliche Energiequellen:

Wärmepumpe

Stromquelle

Fernwärme

Öl- oder Gasheizung

usw.

Das erwärmte Wasser bindet in den Heizkreisverteiler ein, idealerweise bereits mit dem Installateur abgestimmt.

Der Heizkreisverteiler

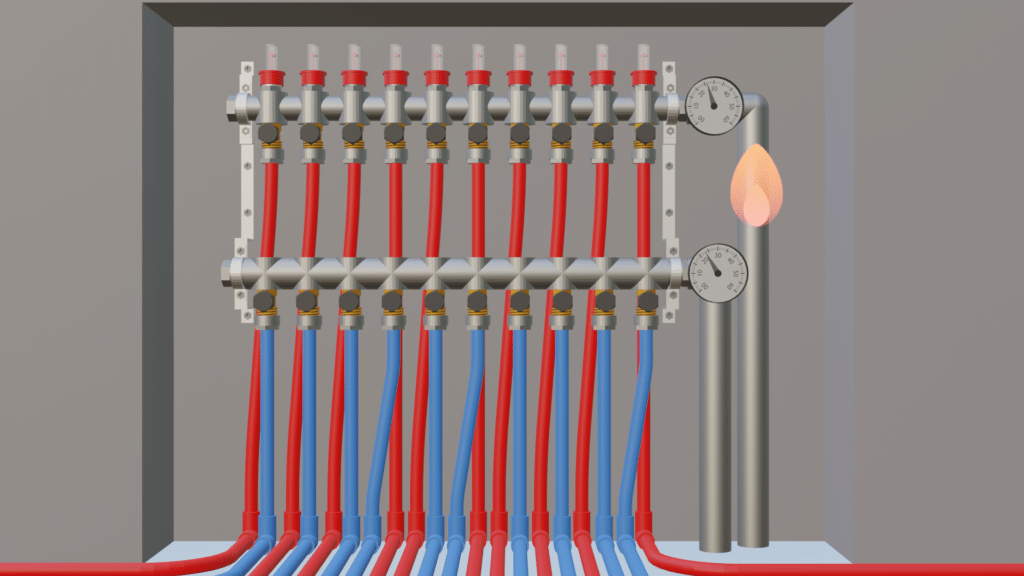

Der Heizkreisverteiler verteilt das Wasser auf die einzelnen Heizkreise. Jeder im Plan aufgeführte Heizkreis bindet mit einer rot dargestellten Vor- und einer blau dargestellten Rücklaufleitung ein, um jeden Heizkreis unabhängig anzusteuern. Die Anzahl der geplanten Heizkreise bestimmt die Dimensionierung des Verteilers.

Der Heizkreis

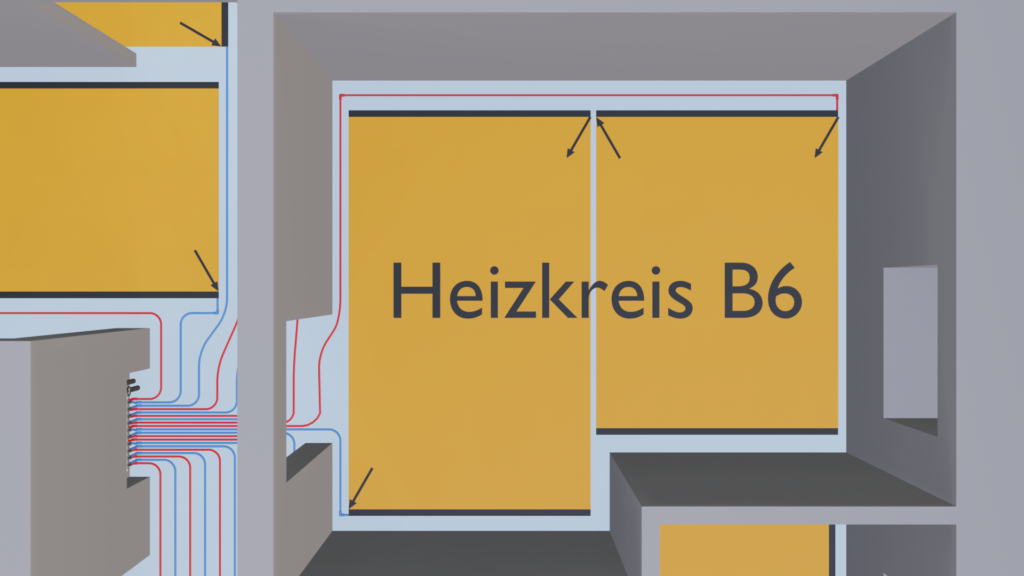

Ein Heizkreis besteht aus einem oder mehreren Feldern, verbunden so, dass durchfließendes Wasser in einem Kreislauf durch alle egger Register fließt. Wasser mit der gewünschten Vorlauftemperatur fließt ein und bereits genutztes Wasser kehrt über die Rücklaufleitung zurück, um erneut erhitzt zu werden.

Das Feld

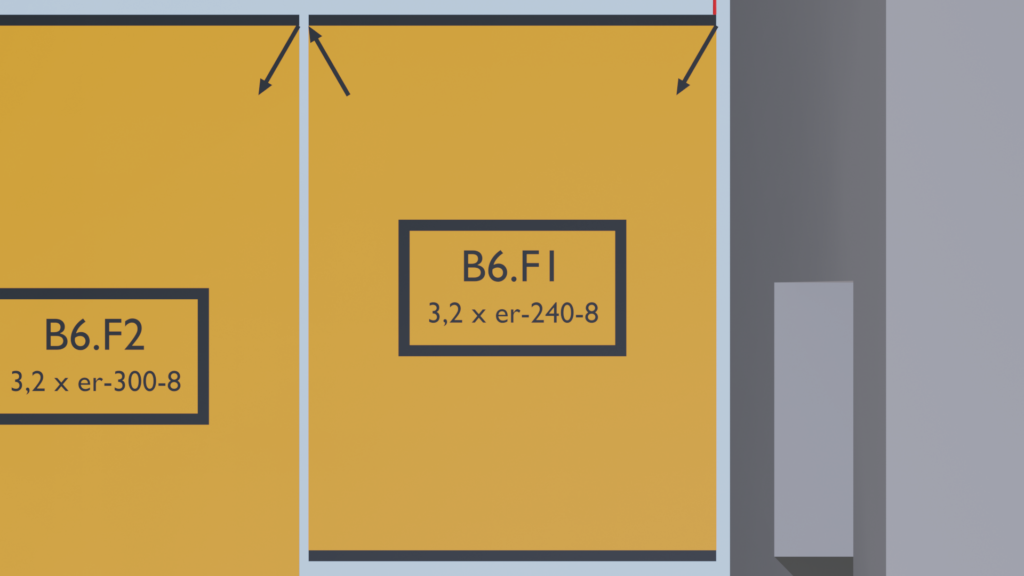

Um Heizkreise material- und energieeffizient zu gestalten, werden in der Planung Register gleicher Länge aneinander gereiht. Die entstehenden rechteckigen Flächen werden als Felder bezeichnet. In der Planung wird der Sammler mit einem schwarzen Balken dargestellt; Pfeile zeigen Ein- und Ausflussstellen. Felder am Boden sind orange, an der Wand grün und an der Decke blau dargestellt.

Projektüberblick

Im Projektüberblick ist ersichtlich, wie alle Felder und damit auch Heizkreise mit dem Heizkreisverteiler verbunden sind. Mit diesem ersten Überblick wird das Grundverständnis für den Aufbau des egger Systems vermittelt.
