Selbsteinbau egger Deckenheizung & Kühldecke abgehängte Decke

• Überprüfe zunächst die Vollständigkeit deiner Lieferung.
• Die Montage sollte mit mindestens 2 Personen durchgeführt werden.

Werkzeug

• Muffenschweißgerät
• Schweißaufsätze
• Rohrschere
• Kabelbinder

Unterlagen

• Montageplan (wird mit egger Wohlfühl-Klima erstellt)
• Anleitung Druckversion
• Feldkonfigurator oder Feldaufteilungstabellen Decke

Die Unterkonstruktion der abgehängten Decke wird dazu verwendet, die Register oberhalb der Trockenbauplatten zu positionieren. Um deine Montage möglichst einfach zu gestalten, sind dabei zwei Dinge zu beachten.

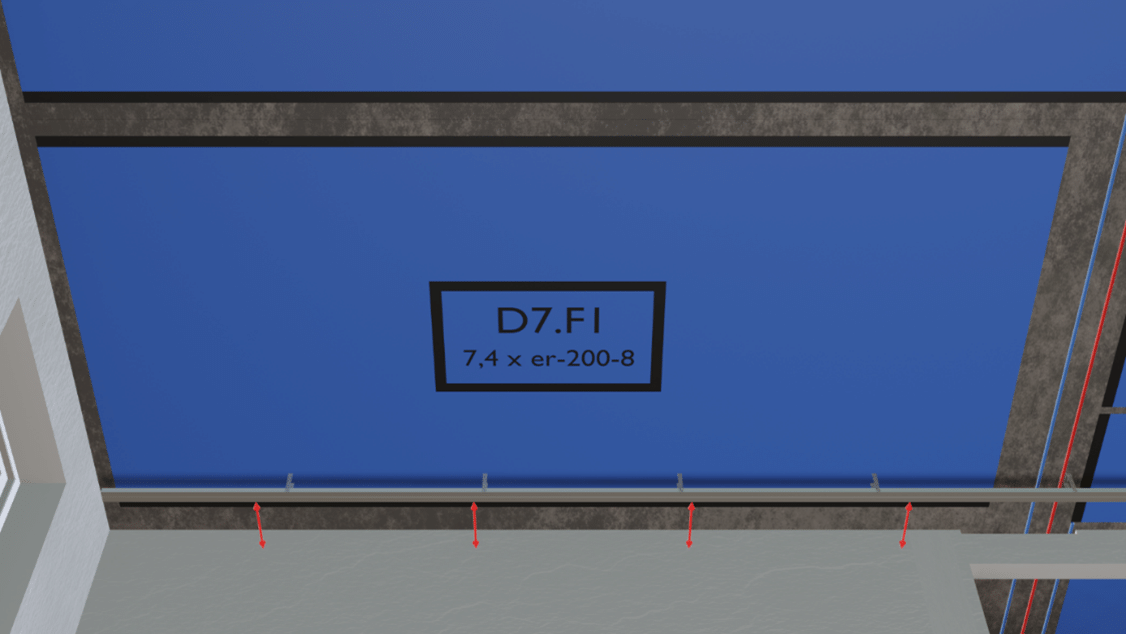

Der Wandabstand der Abhängeprofile sollte mindestens 20 cm betragen.

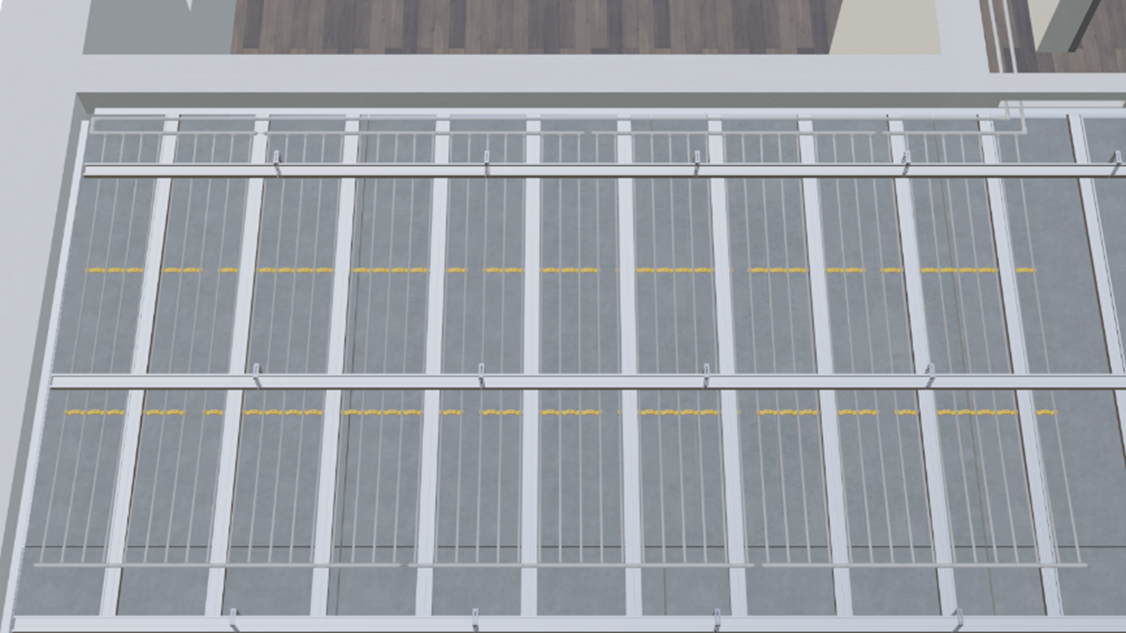

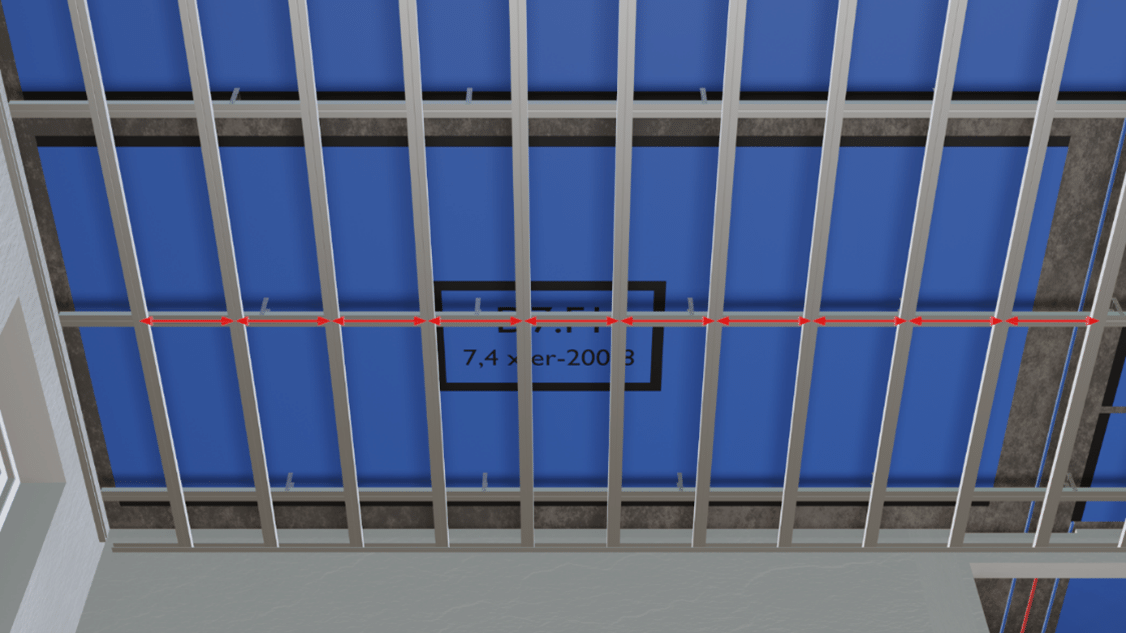

Achsabstand der Tragprofile sollte an die Register angepasst sein und durch 8 teilbar sein. Somit ergeben sich Achsabstände von z.B. 32, 40, 48 cm.

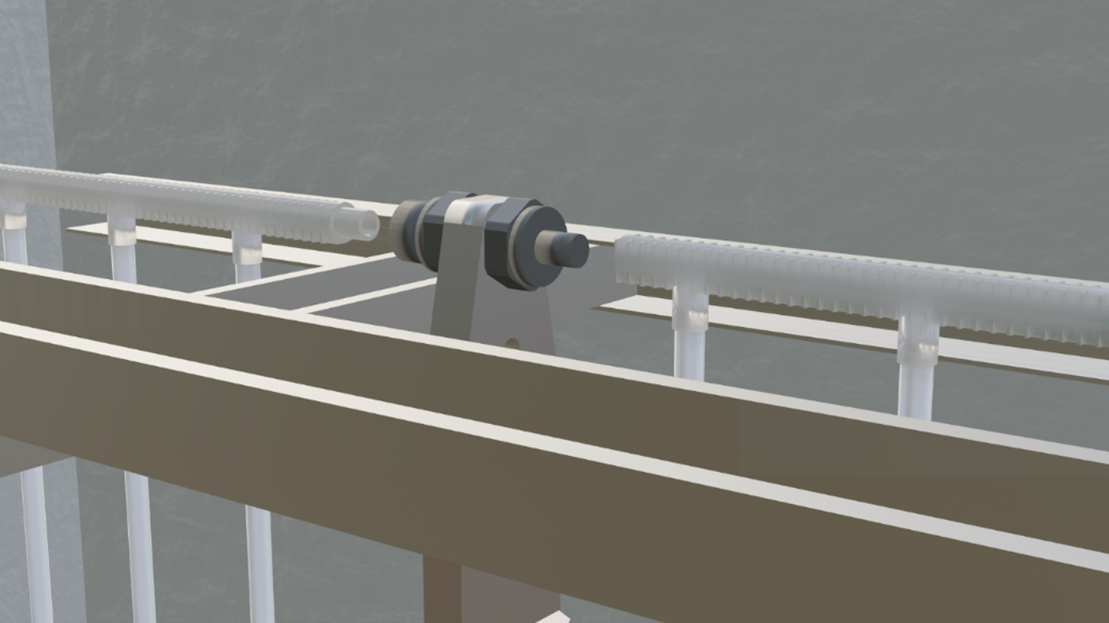

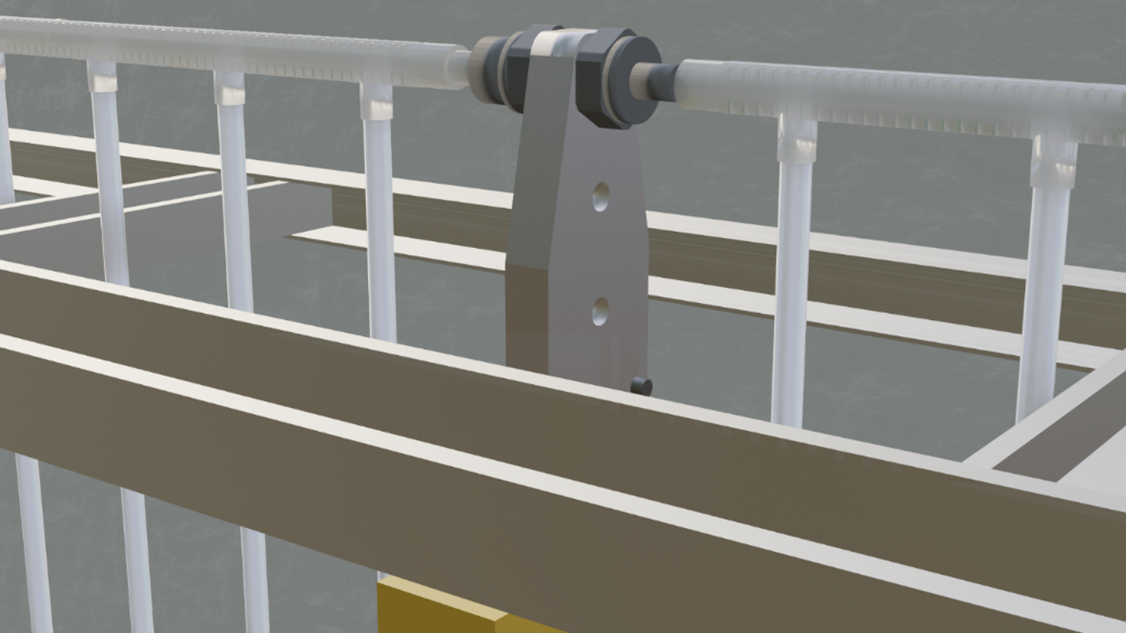

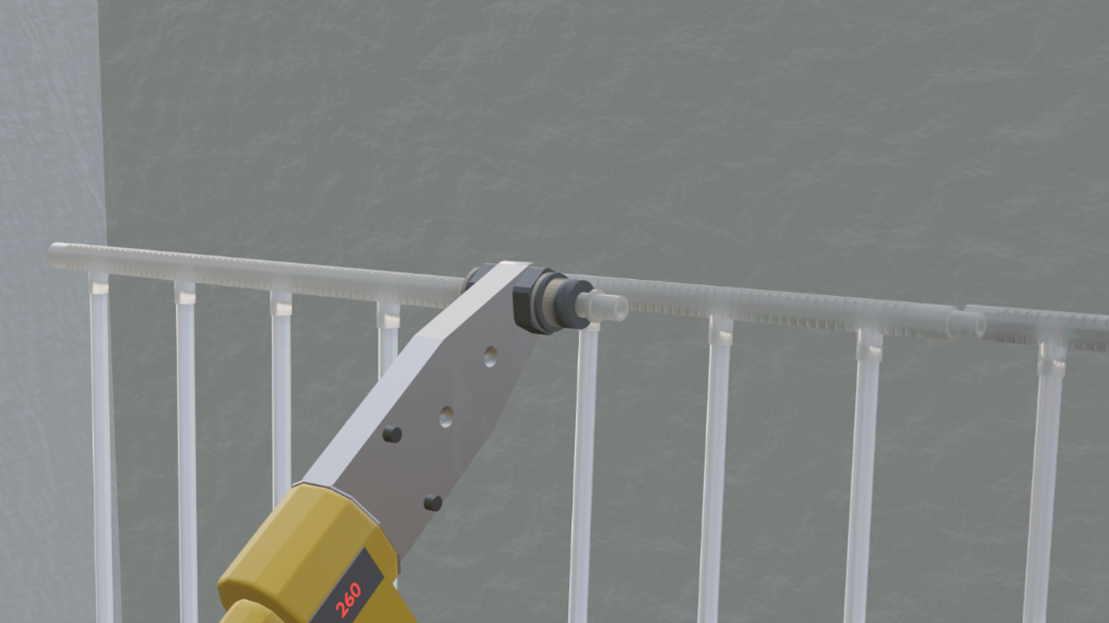

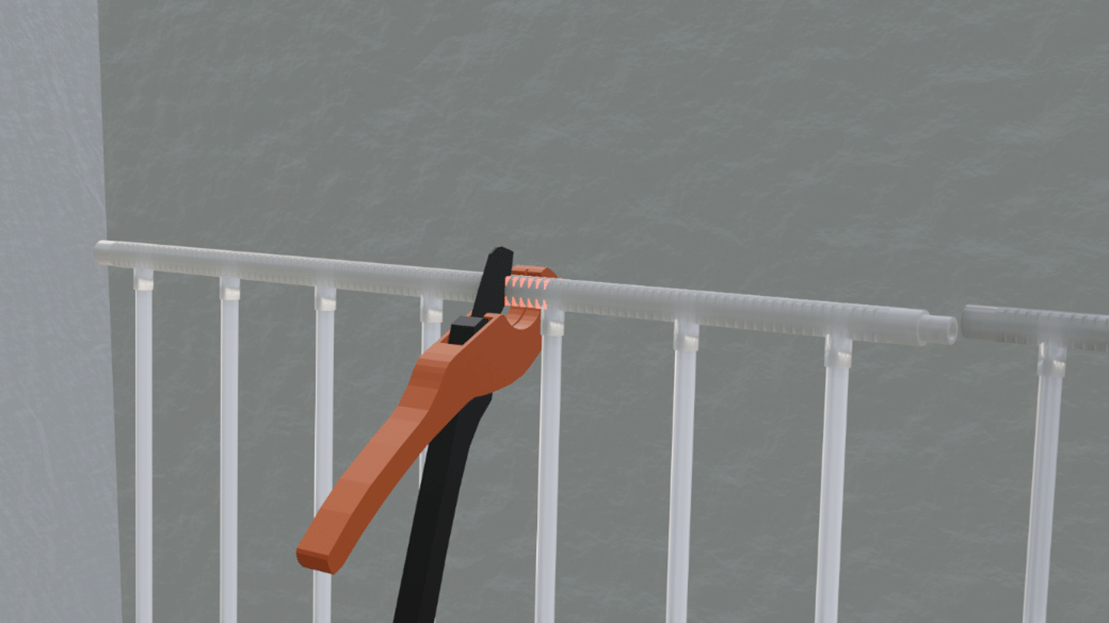

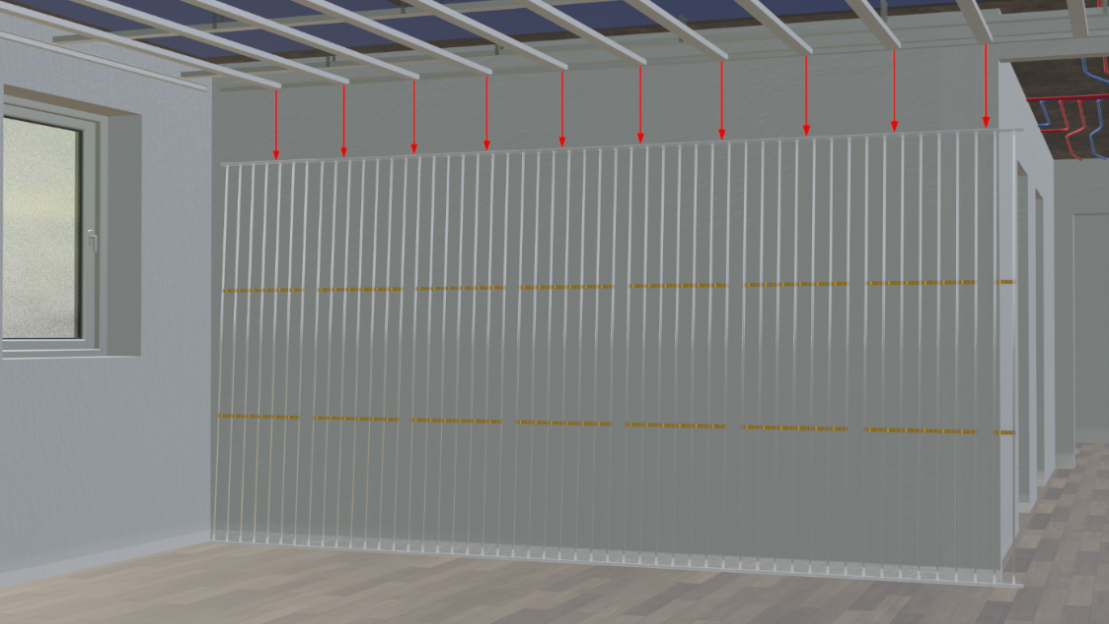

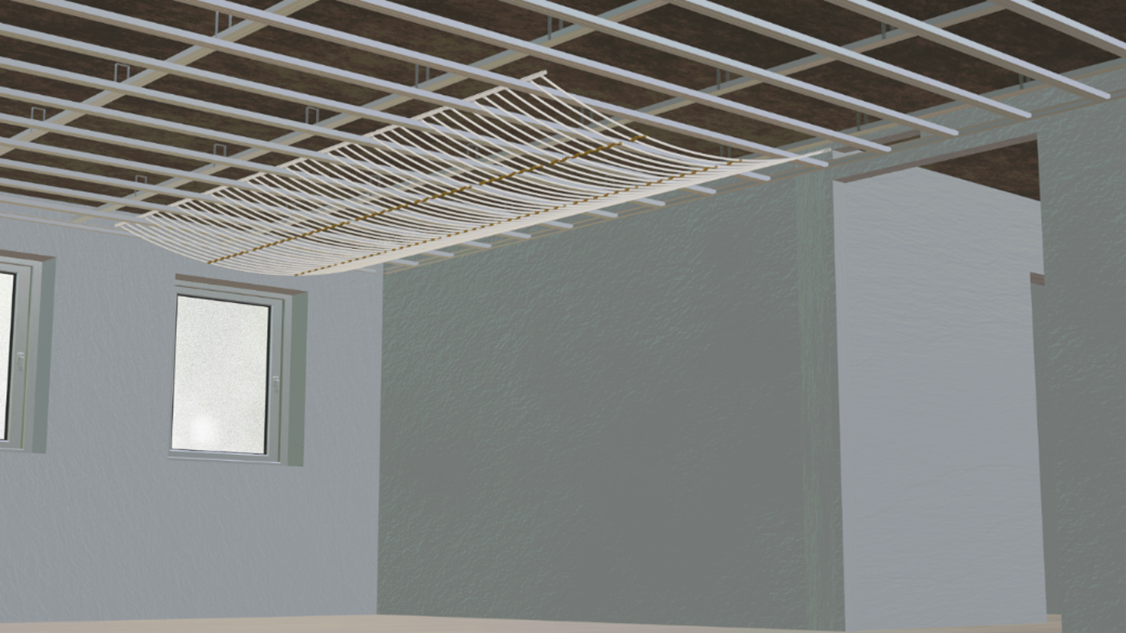

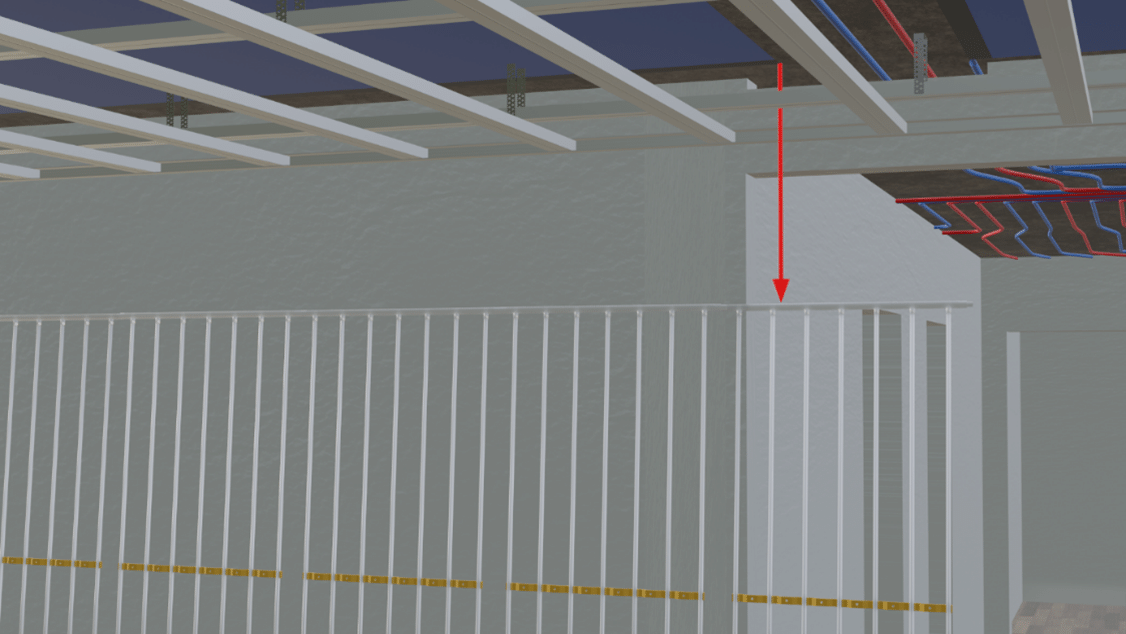

Um das Feld in die korrekte Position zu bringen, wird der zweite Sammler in die Trageprofile eingehängt. Der Sammler der Register wird wie in Teil 1 an den Schnittpunkten mit den Tragprofilen geschnitten und anschließend mittels Kunststoffschweißung oberhalb der Tragprofile mit einem Doppelnippel verbunden. Ein Durchbiegen der Register ist dabei ganz normal.

Die zweite Feldseite wird nun ebenfalls mit Stopfen versehen. Die Aufteilung ist wieder den Feldaufteilungstabellen zu entnehmen. Ist im zu stopfenden Bereich bereits ein Doppelnippel zwischen den 10er Leitungen vorhanden, wird zwischen den angrenzenden 10er Leitungen ausgewichen.

Sind die Sammler gestopft, können auch hier die Nippel und Muffen der Sammler miteinander verbunden werden.

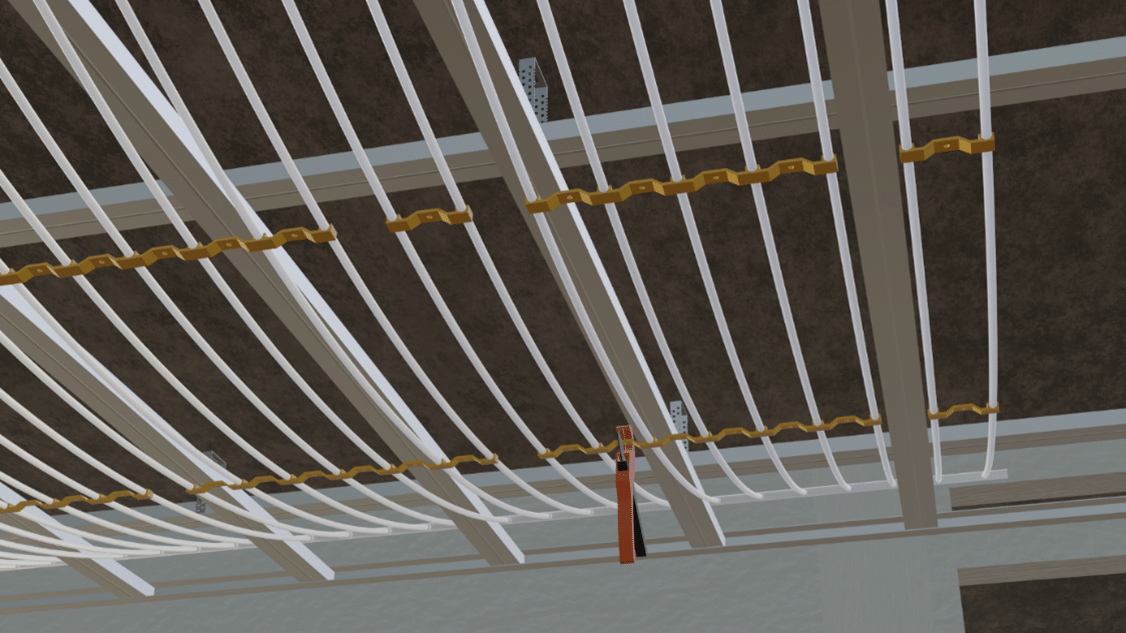

Die gelben Halteschienen der Register liegen noch unterhalb der Tragprofile. Deshalb werden sie an allen Schnittpunkten mit den Tragprofilen mit der Rohrschere ausgeschnitten.

Stört das Durchhängen der Register bei der Montage der Trockenbauplatten, können die Register an den Halteschienen, mit Kabelbindern o.Ä. an den Abhängeprofilen fixiert werden.
