Jetzt Kontakt aufnehmenMONTAGE DECKENHEIZUNG
Selbsteinbau egger Deckenheizung & Kühldecke im Putz
Vollständigkeit prüfen & Werkzeug bereitstellen
1. Vorbereitung
- Überprüfe zunächst die Vollständigkeit deiner Lieferung.
- Die Montage sollte mit mindestens 2 Personen durchgeführt werden.
Werkzeug
- Muffenschweißgerät
- Schweißaufsätze
- Rohrschere
- Befestigungsmaterial (Dübel, Schrauben, Nägel, etc.)
Unterlagen

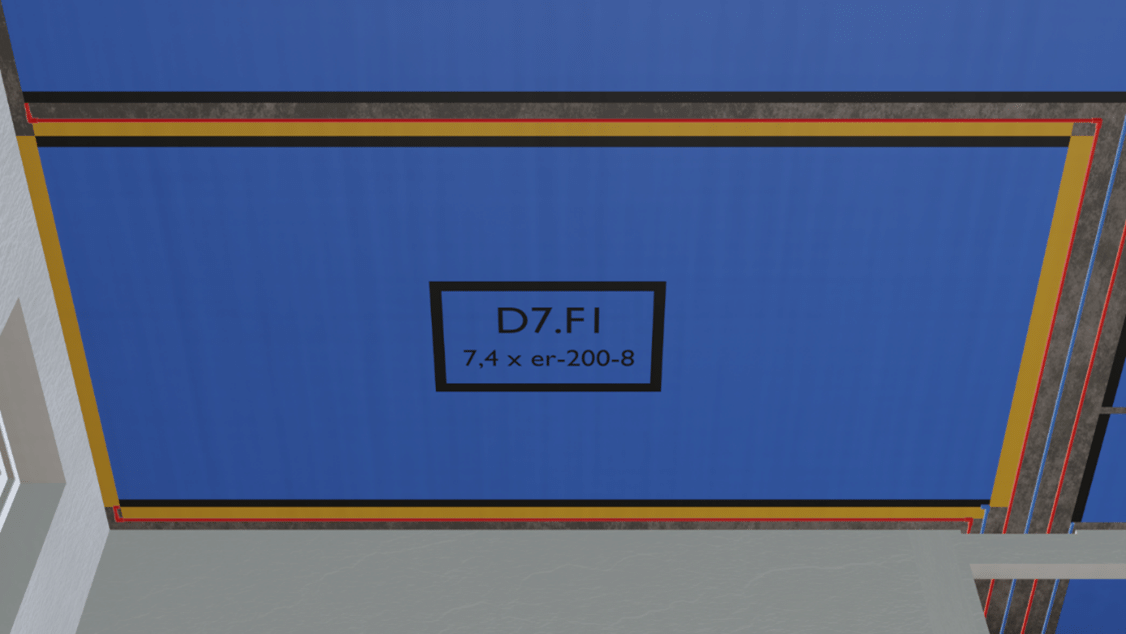

- Montageplan (wird mit egger Wohlfühl-Klima erstellt)
- Anleitung Druckversion
- Feldkonfigurator oder Feldaufteilungstabellen Decke
Parallelen Durchfluss herstellen
4. Feldabschnitte verbinden

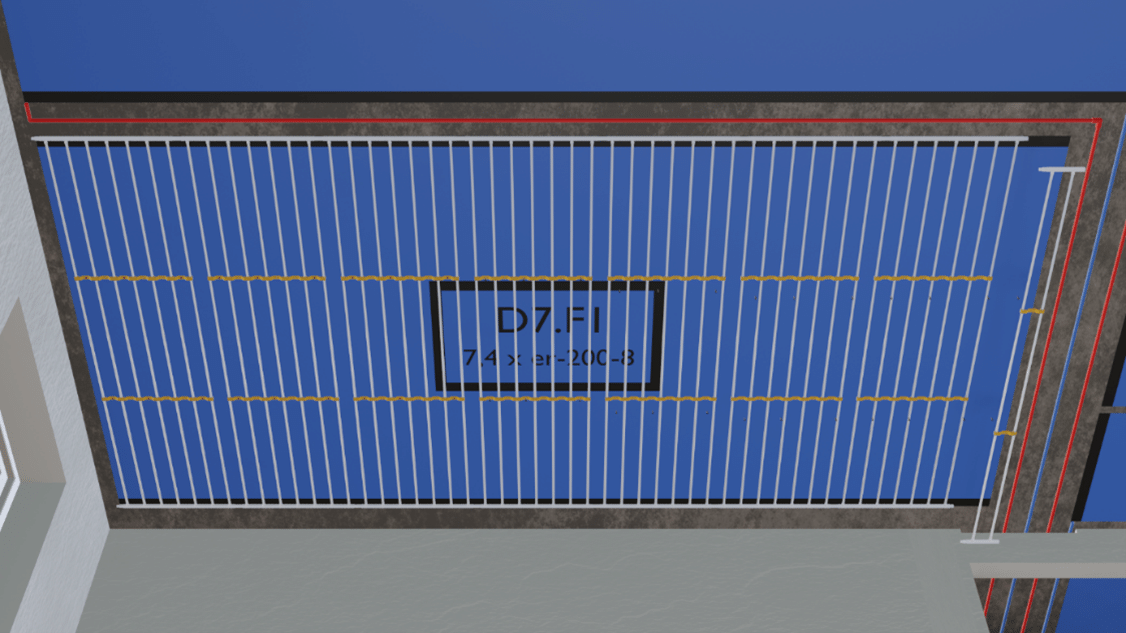

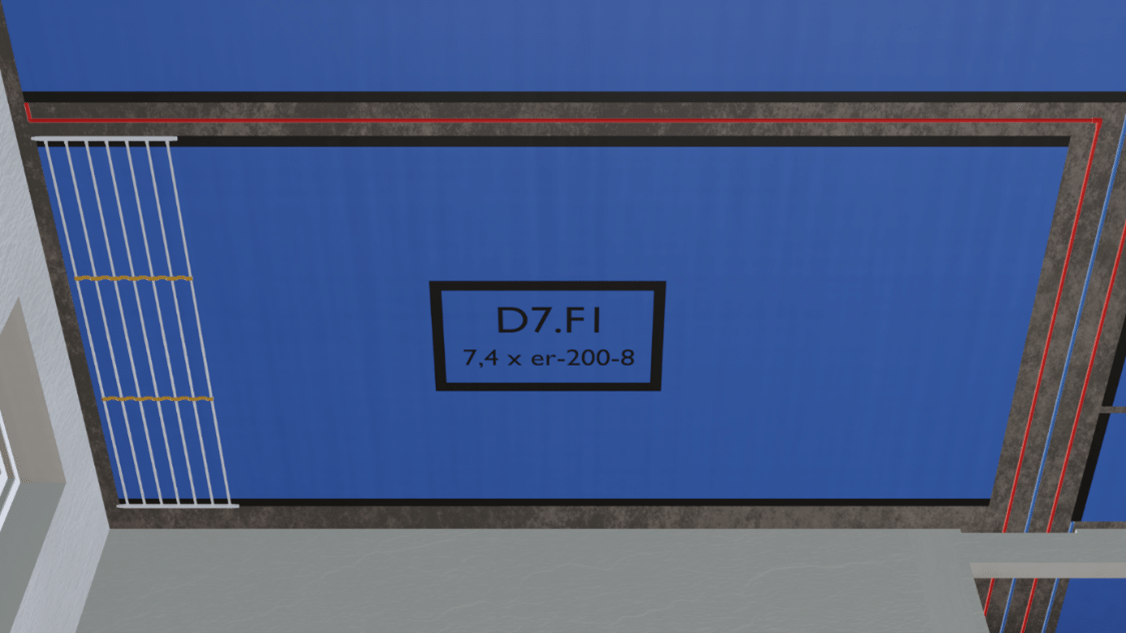

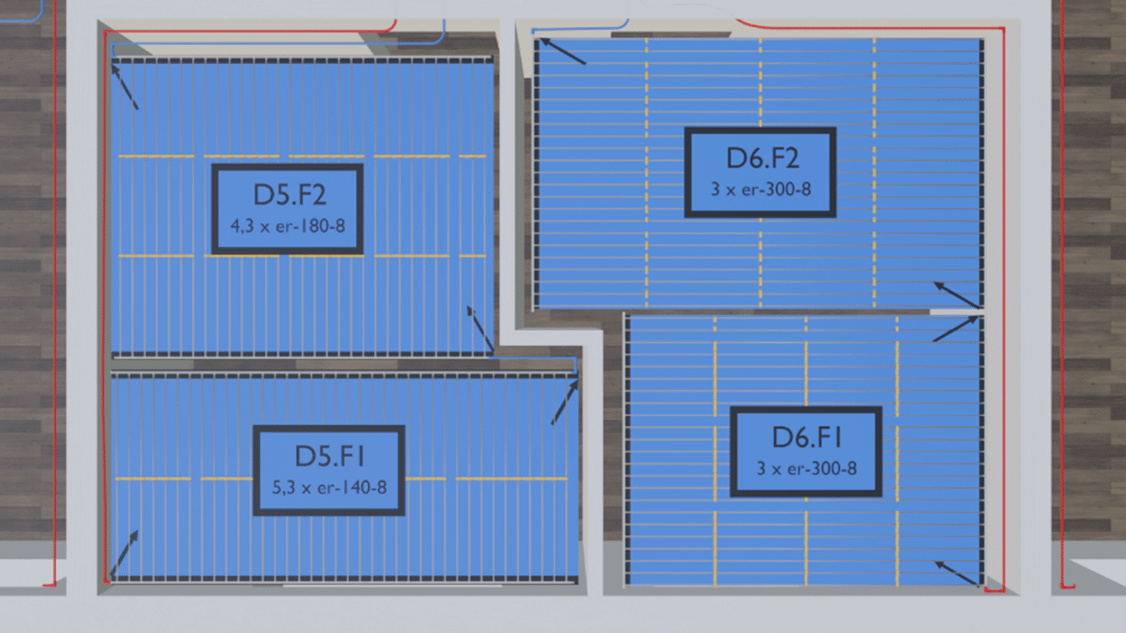

Um den parallelen Durchfluss im Feld herzustellen, werden die Felder in Abschnitte unterteilt. Dazu wird die Feld Konfiguration oder die Feldaufteilungstabellen der Deckenfläche verwendet.

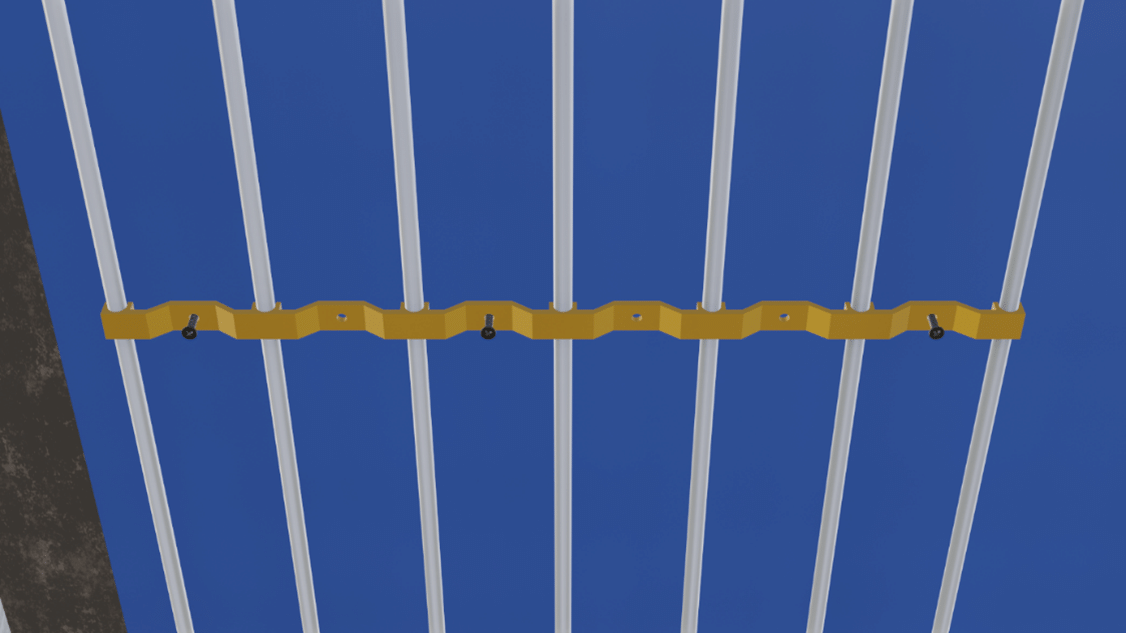

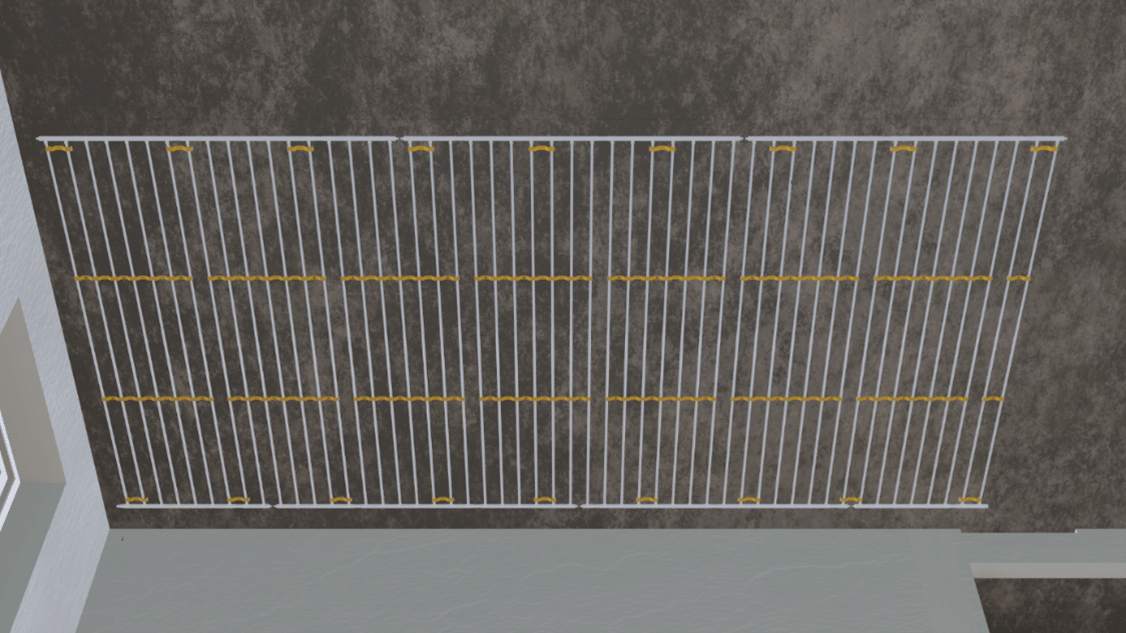

Nach dem Unterteilen in Abschnitte, werden die Sammler ebenfalls an der Decke fixiert, dazu werden Halteklammern nahe am Sammler ca. alle 50 cm eingeclipst und angeschraubt.
Wie du diese anwenden kannst, findest du im Kapitel
WEITERFÜHRENDER BEITRAG
Wie du diese anwenden kannst, findest du im Kapitel
Felder mit dem HKV verbinden
5. Heizkreis herstellen
Um den Wasserkreislauf herzustellen, werden alle im Heizkreis befindlichen Felder mit dem Heizkreisverteiler verbunden. Wobei vom Heizkreisverteiler der Vorlauf in das erste Feld geführt wird und der Rücklauf vom letzten Feld des Heizkreises zum Heizkreisverteiler. Das dafür verwendete 16er Rohr und Fittings wird, wie im Kapitel Grundwissen > Anschluss an den Heizkreisverteiler erklärt, zum Heizkreisverteiler geführt und angeschlossen.
Wie beim Befestigen der egger Register, wird das 16er Rohr ca. alle 50 cm befestigt, wir empfehlen dir dazu herkömmliche Rohrschellen zu verwenden. Je nach gewünschten anliegen an die Decke, kann dies reduziert oder erhöht werden.
Besteht nun der Heizkreis aus mehreren Feldern, gibt es zwei Möglichkeiten, diese miteinander zu verbinden:
- Liegen die Sammler der Felder nicht auf gleicher Linie, werden sie mit 16er Rohr und Fittings miteinander verbunden.

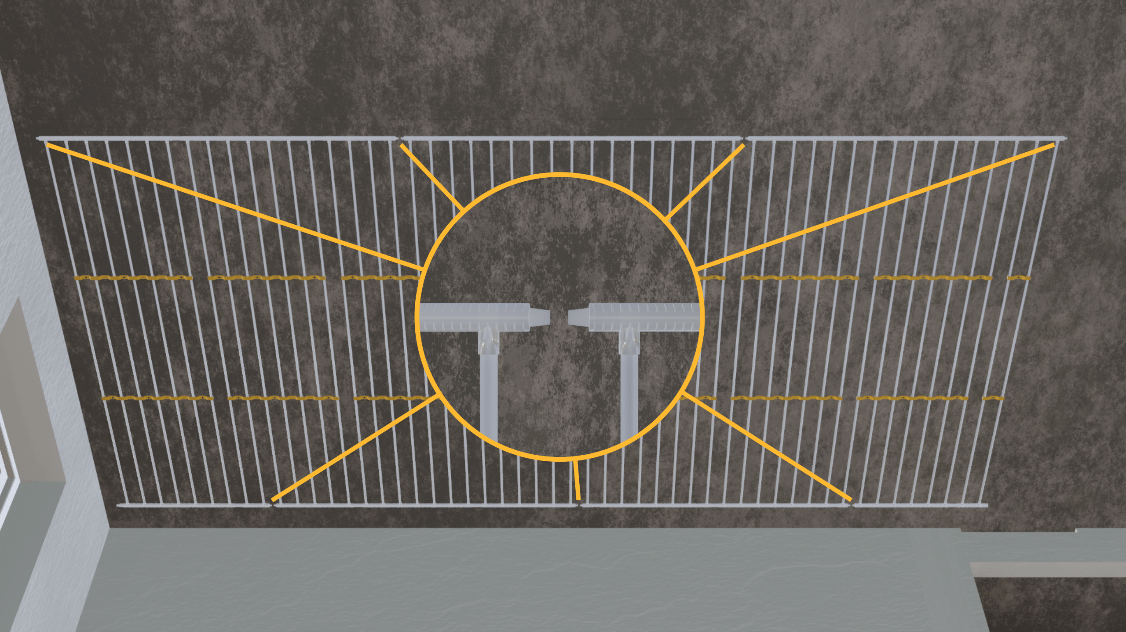

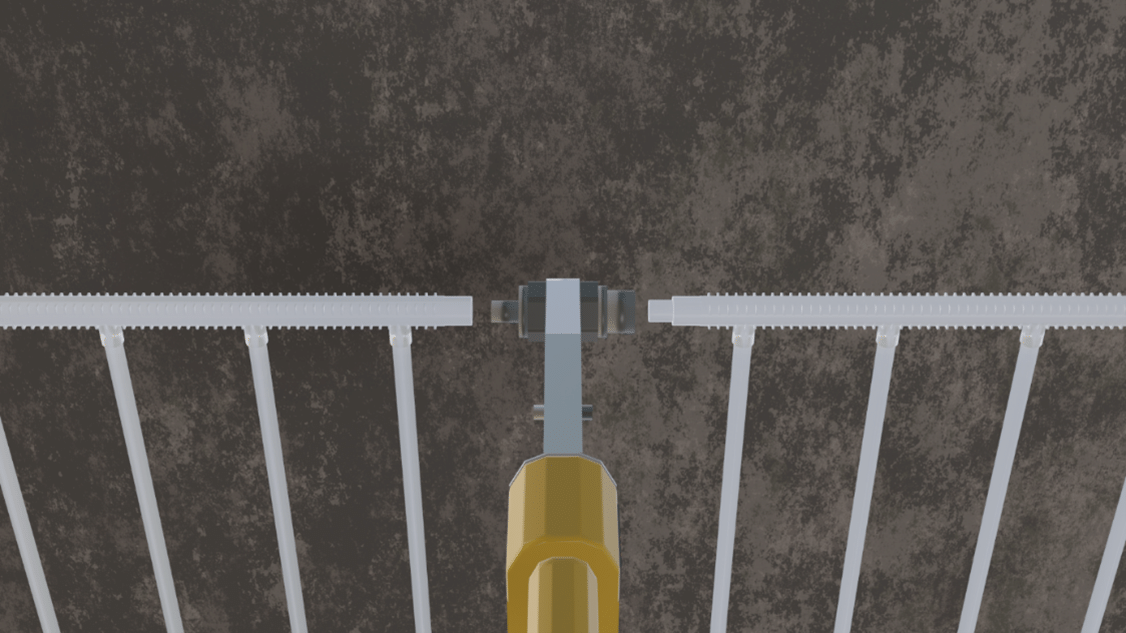

2. Liegen die Registersammler (im Plan als schwarzer Balken des Feldes dargestellt) der Felder in gleicher Flucht, werden sie direkt mit Nippel und Muffe der Register verbunden.
Decke verputzen & abschließen
6. Deckenaufbau

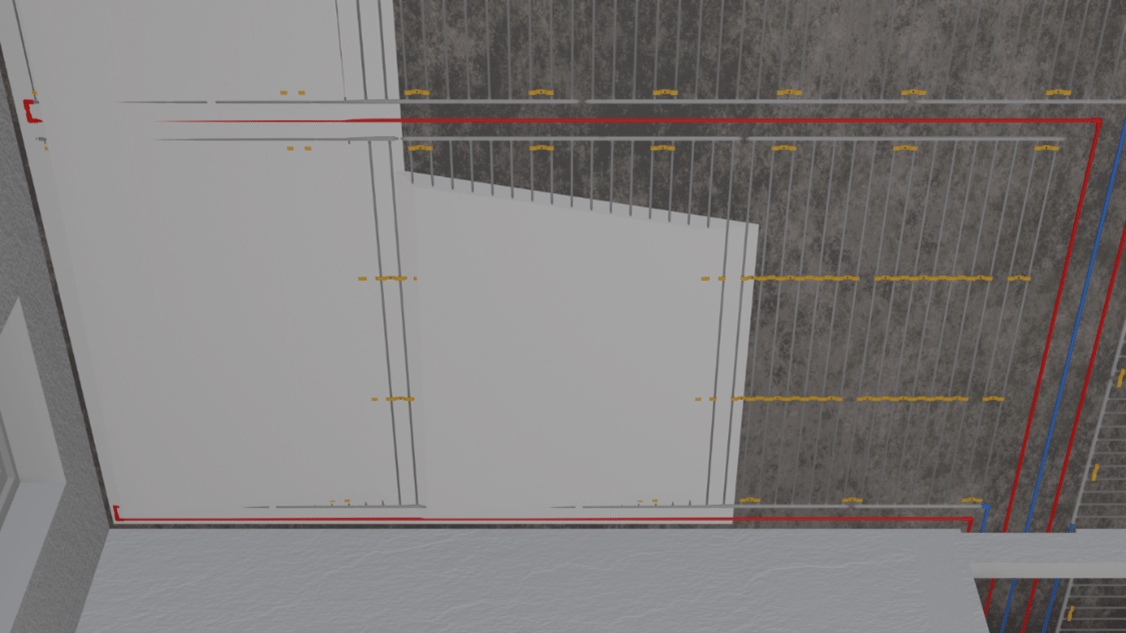

Sind alle Heizkreise an der Decke befestigt, kann mit dem Verkleiden der Decke begonnen werden.
Die Höhe der Putzschicht ist mit 24 mm oder größer auszuführen. Nach Absprache mit deinem egger Planer, kann die diese noch geringer gehalten werden und mit einer Mindesthöhe von 18 mm ausgeführt werden.
Ein eventuell nötiger Haftanstrich kann vor oder nach der Montage der egger Register angebracht werden. Ob dieser nötig ist, hängt vom Untergrund und deinem Putz ab. Kläre dies idealerweise mit dem Putzhersteller ab.
