Selbsteinbau egger Deckenheizung & Kühldecke Trockenbau

• Überprüfe zunächst die Vollständigkeit deiner Lieferung.
• Die Montage sollte mit mindestens 2 Personen durchgeführt werden.

Werkzeug

• Muffenschweißgerät
• Schweißaufsätze
• Rohrschere
• Befestigungsmaterial (Dübel, Schrauben, Nägel, etc.)

Unterlagen

• Montageplan (wird mit egger Wohlfühl-Klima erstellt)
• Anleitung Druckversion
• Feldkonfigurator oder Feldaufteilungstabellen Decke

Um den Wasserkreislauf herzustellen, werden alle im Heizkreis befindlichen Felder mit dem Heizkreisverteiler verbunden. Wobei vom Heizkreisverteiler der Vorlauf in das erste Feld geführt wird und der Rücklauf vom letzten Feld des Heizkreises zum Heizkreisverteiler. Das dafür verwendete 16er Rohr und Fittings wird, wie im Kapitel Grundwissen > Anschluss an den Heizkreisverteiler erklärt, zum Heizkreisverteiler geführt und angeschlossen.

Wie beim Befestigen der egger Register, wird das 16er Rohr ca. alle 50 cm befestigt, wir empfehlen dir dazu herkömmliche Rohrschellen zu verwenden. Je nach gewünschten anliegen an die Decke, kann dies reduziert oder erhöht werden.

Besteht nun der Heizkreis aus mehreren Feldern, gibt es zwei Möglichkeiten, diese miteinander zu verbinden:

1. Liegen die Sammler der Felder nicht auf gleicher Linie, werden sie mit 16er Rohr und Fittings miteinander verbunden.

2. Liegen die Registersammler (im Plan als schwarzer Balken des Feldes dargestellt) der Felder in gleicher Flucht, werden sie direkt mit Nippel und Muffe der Register verbunden.

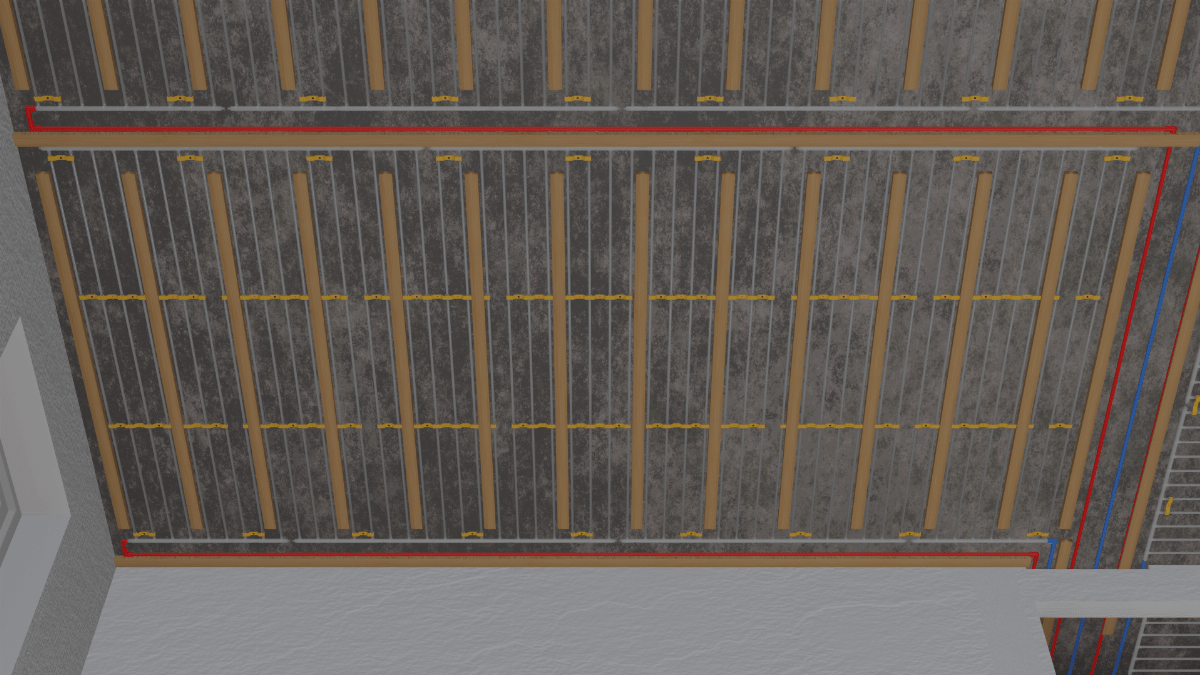

Beim Deckenaufbau mit Trockenbauplatten werden Holzlatten zwischen die egger Register und 16er Leitungen an die Decke befestigt. Sollten die gelben Halteschienen mit den Holzlatten kreuzen, werden diese örtlich mit der Rohrschere ausgeschnitten. Die Breite der Holzlatten sollte ca. 5 cm betragen, um zwischen die lichte Weite von 7 cm der 10er Leitungen zu passen.

Die Höhe der Holzlatten ist mit 24 mm oder größer auszuführen. Nach Absprache im Planungsgespräch ist dies auf 18 mm reduzierbar.

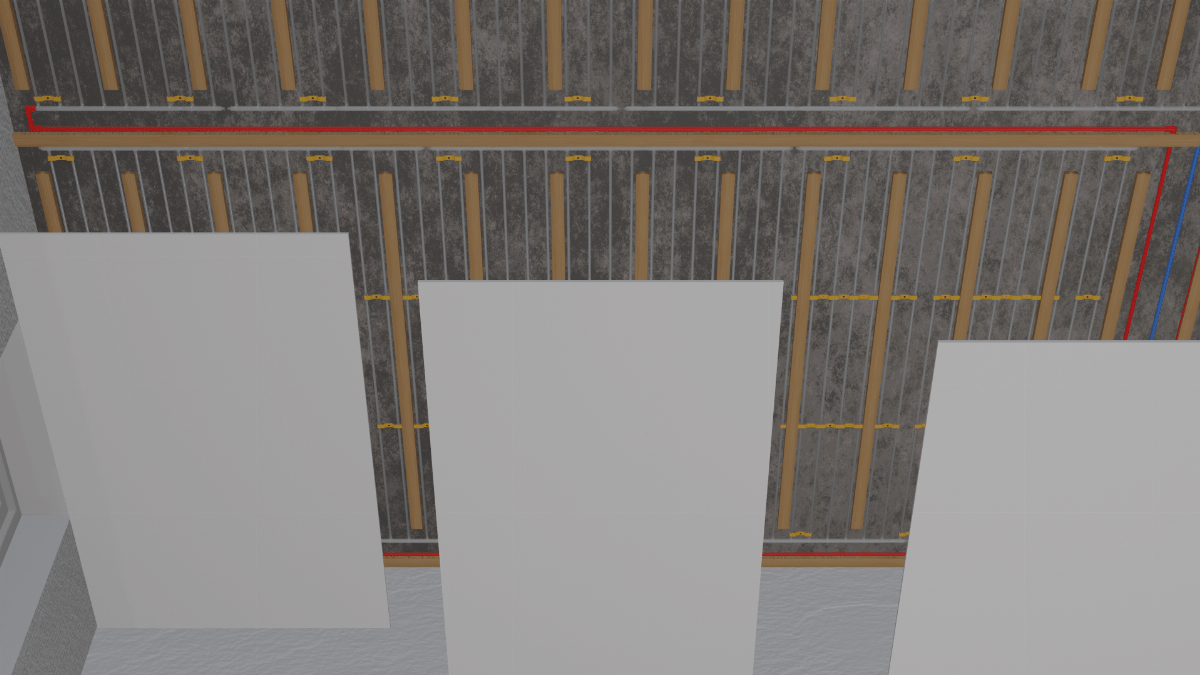

Anschließend werden die Trockenbauplatten an den Holzlatten montiert und verspachtelt.
