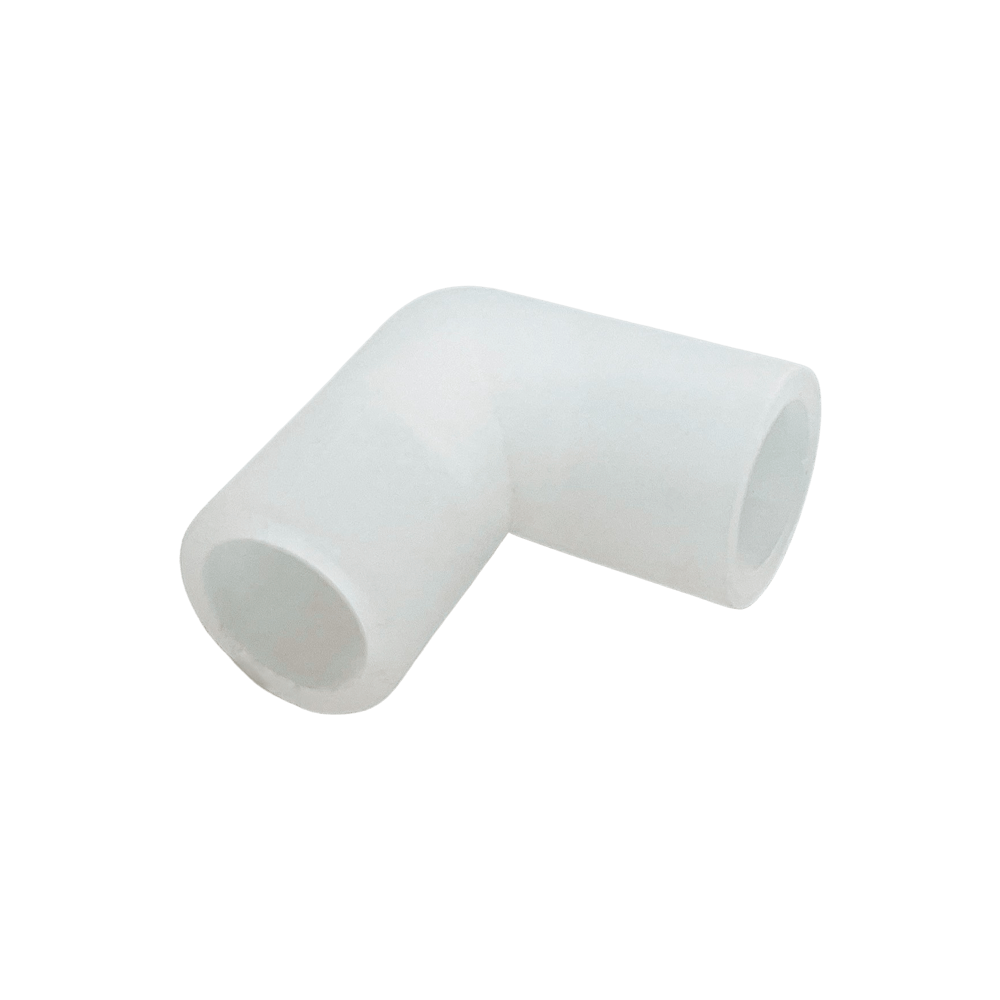

Außenwinkel

Das gibt es über Außenwinkel zu wissen

Der Außenwinkel wird als Teil des egger Systems zur Flächenheizung oder Flächenkühlung eingesetzt:

• Fußbodenheizung
• Fußbodenkühlung
• Wandheizung
• Wandkühlung
• Deckenheizung
• Deckenkühlung

Der Außenwinkel hat einen Innendurchmesser von 16 mm, dies entspricht dem Außendurchmesser des 16er Rohrs und des egger Register. Beide werden mit einem Muffenschweißgerät und dem egger Schweißaufsatz 16 mm mit einer Kunststoffschweißung verbunden.

Einsatz findet er, wenn der Verlauf des 16er Rohrs einen 90 Grad Winkel macht und der Biegeradius (12 cm) des 16er Rohr nicht ausreicht. In der Praxis geschieht das bei Wechsel der Rohrführung von Boden auf Wand, Wand auf Decke und Engstellen wie Türen. Da das 16er Rohr in den Außenwinkel einbindet, kommt es zur keiner Verringerung des Durchflussquerschnitts (12 mm). Das bietet den Vorteil, dass weniger Widerstand aufgebaut wird und das egger System noch weniger Energie im Betrieb benötigt.

Um den Durchfluss bei einem 90 Grad Verlauf möglichst widerstandsarm zu gestalten, empfehlen wir dir folgende Priorisierung:

Der Außenwinkel besteht aus PP-R. Das ist ein hochwertiger Werkstoff aus der Gruppe der polyolefinischen Thermoplaste. Dieser Werkstoff ist zu 100 % recycelbar und findet sogar in der Lebensmittel-Industrie Verwendung.

Dank seiner hohen Festigkeit und Widerstandsfähigkeit bei Innendruck und hohen Temperaturen wird er vor allem bei Trinkwasser- und Heizungsinstallationen eingesetzt. Zudem kann der Stoff einfach zu Fittings oder Rohre verarbeitet werden. Die Einzelteile lassen sich durch Kunststoffschweißen miteinander verbinden.

Die Farbe des Außenwinkels wird als „Natur“ bezeichnet. Das macht den Kunststoff leicht „durchsichtig“, dank des fehlenden Farbstoffs gibt es keine Beeinträchtigung beim Schweißen.

Du kannst dazu jedes marktübliche Muffenschweißgerät verwenden. Benötigt werden jedoch die egger Schweißaufsätze. Die passenden egger Schweißaufsätze können mitbestellt oder im kompletten Kunststoffschweiß Set für die Montage ausgeliehen werden.

Der Außenwinkel hat laut Hersteller eine Hitzebeständigkeit bis zu 96 Grad. Diese variiert jedoch je nach Systemdruck. Zum Temperieren benötigst du jedoch maximal 25–30 Grad warmes Wasser.

Die Dichte bzw. der DIN-Wert des Materials beträgt DIN 4726/8077/8078. Im Labor wurde unter extremer Dauerbelastung (10 bar und 60 °C) eine Lebensdauer von 150 Jahren berechnet. Darum bekommst du beim Kauf des egger Systems auch 20 Jahre Garantie.

Das egger System ist nicht nur zum Heizen und Kühlen für zu Hause gedacht: Sie können für Büroräumlichkeiten, als Hallenheizung, Werkstattheizung oder auch Gewächshausheizung eingesetzt werden.

Ein großer Vorteil der egger Register: Sie sind für jede Wärmequelle (Gas, Öl, Solar, Fernwärme, Photovoltaik, …) und jede Oberfläche (Fliesen, PVC, Laminat, Parkett, Holz, …) geeignet.

Der Außenwinkel als Teil des egger Systems

Damit du die Register als Heiz- und Kühlsystem montieren und miteinander verbinden kannst, gibt es das egger Zubehör:

• egger Register
• Außenwinkel (Verbindungsteil 90°)
• Innenwinkel Doppelnippel (Verbindungsteil 90°)
• Innenwinkel Nippel Muffe (Verbindungsteil 90°)
• Außenmuffe (Verbindungsteil gerade)
• Doppelnippel (Verbindungsteil gerade)
• Stopfen (Verschlussteil)
• 16er Rohr (Verbindungsrohr)
• Halteschiene (48 cm) bzw. Halteklammer (8 cm)
• Kunststoffschweiß Set
• Eigene Rohrschere
