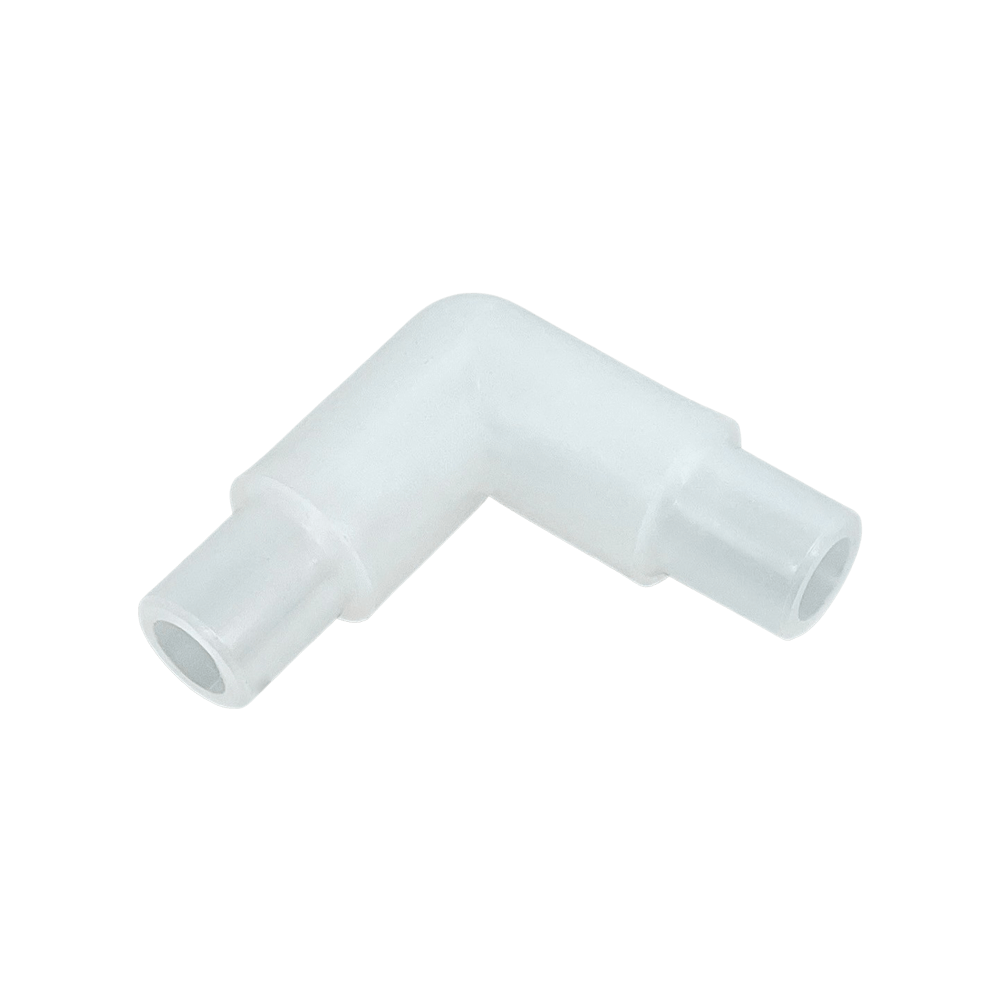

Innenwinkel Doppelnippel

Das solltest du über den Innenwinkel Doppelnippel wissen

Der Innenwinkel Doppelnippel wird als Teil des egger Systems zur Flächenheizung oder Flächenkühlung eingesetzt:

• Fußbodenheizung
• Fußbodenkühlung
• Wandheizung
• Wandkühlung
• Deckenheizung
• Deckenkühlung

Die Nippel des Innenwinkels Doppelnippel hat einen Außendurchmesser von 12 mm, dies entspricht dem Innendurchmesser des 16er Rohrs und des egger Registers. Diese Gegenstücke kannst du mit einem Muffenschweißgerät und dem egger Schweißaufsatz 12 mm mit einer Kunststoffschweißung verbinden.

Verwende den Innenwinkel Doppelnippel, wenn du besonders niedrige Aufbauhöhen benötigst. Da die Nippel im Gegenstück einbinden, erhöhen sie die Aufbauhöhe nicht. Mit Innenwinkel sind so Aufbauhöhen von 20 mm möglich. Sobald Aufbauhöhen von 24 mm machbar sind, empfehlen wir den Außenwinkel dem Innenwinkel vorzuziehen, um den Widerstand im System möglichst gering zu halten.

Einsatz findet er, wenn der Verlauf des Systems einen 90 Grad Winkel hat oder der Biegeradius (12 cm) des 16er Rohr nicht ausreicht. In der Praxis geschieht das bei Wechsel der Rohrführung von Boden auf Wand, Wand auf Decke, Engstellen wie Türen oder bei Verbindungen vom 16er Rohr an das egger Register.

Um den Durchfluss bei einem 90 Grad Verlauf möglichst widerstandsarm zu gestalten, empfehlen wir dir folgende Priorisierung:

Dank seiner hohen Festigkeit und Widerstandsfähigkeit bei Innendruck und hohen Temperaturen wird er vor allem bei Trinkwasser- und Heizungsinstallationen eingesetzt. Zudem kann der Stoff einfach zu Fittings oder Rohre verarbeitet werden. Die Einzelteile lassen sich durch Kunststoffschweißen miteinander verbinden.Der Innenwinkel Doppelnippel besteht aus PP-R. Das ist ein hochwertiger Werkstoff aus der Gruppe der polyolefinischen Thermoplaste. Dieser Werkstoff ist zu 100 % recycelbar und findet sogar in der Lebensmittel-Industrie Verwendung.

Die Farbe der Innenwinkel Doppelnippel wird als „Natur“ bezeichnet. Das macht den Kunststoff leicht „durchsichtig“, dank des fehlenden Farbstoffs gibt es keine Beeinträchtigung beim Schweißen.

Du kannst dazu jedes marktübliche Muffenschweißgerät verwenden. Benötigt werden jedoch die egger Schweißaufsätze. Die passenden egger Schweißaufsätze können mitbestellt oder im kompletten Kunststoffschweiß Set

für die Montage ausgeliehen werden.

Die Innenwinkel Doppelnippel laut Hersteller eine Hitzebeständigkeit bis zu 96 Grad. Diese variiert jedoch je nach Systemdruck. Zum Temperieren benötigst du jedoch maximal 25–30 Grad warmes Wasser.

Die Dichte bzw. der DIN-Wert des Materials beträgt DIN 4726/8077/8078. Im Labor wurde unter extremer Dauerbelastung (10 bar und 60 °C) eine Lebensdauer von 150 Jahren berechnet. Darum bekommst du beim Kauf des egger Systems auch 20 Jahre Garantie.

Das egger System ist nicht nur zum Heizen und Kühlen für zu Hause gedacht: Sie können für Büroräumlichkeiten, als Hallenheizung, Werkstattheizung oder auch Gewächshausheizung eingesetzt werden.

Ein großer Vorteil der egger Register: Sie sind für jede Wärmequelle (Gas, Öl, Solar, Fernwärme, Photovoltaik, …) und jede Oberfläche (Fliesen, PVC, Laminat, Parkett, Holz, …) geeignet.

Der Innenwinkel Doppelnippel als Teil des egger Systems

Damit du die Register als Heiz- und Kühlsystem montieren und miteinander verbinden kannst, gibt es das egger Zubehör:

• egger Register
• Außenwinkel (Verbindungsteil 90°)
• Innenwinkel Doppelnippel (Verbindungsteil 90°)
• Innenwinkel Nippel Muffe (Verbindungsteil 90°)
• Außenmuffe (Verbindungsteil gerade)
• Doppelnippel (Verbindungsteil gerade)
• Stopfen (Verschlussteil)
• 16er Rohr (Verbindungsrohr)
• Halteschiene (48 cm) bzw. Halteklammer (8 cm)
• Kunststoffschweiß Set
• Eigene Rohrschere
